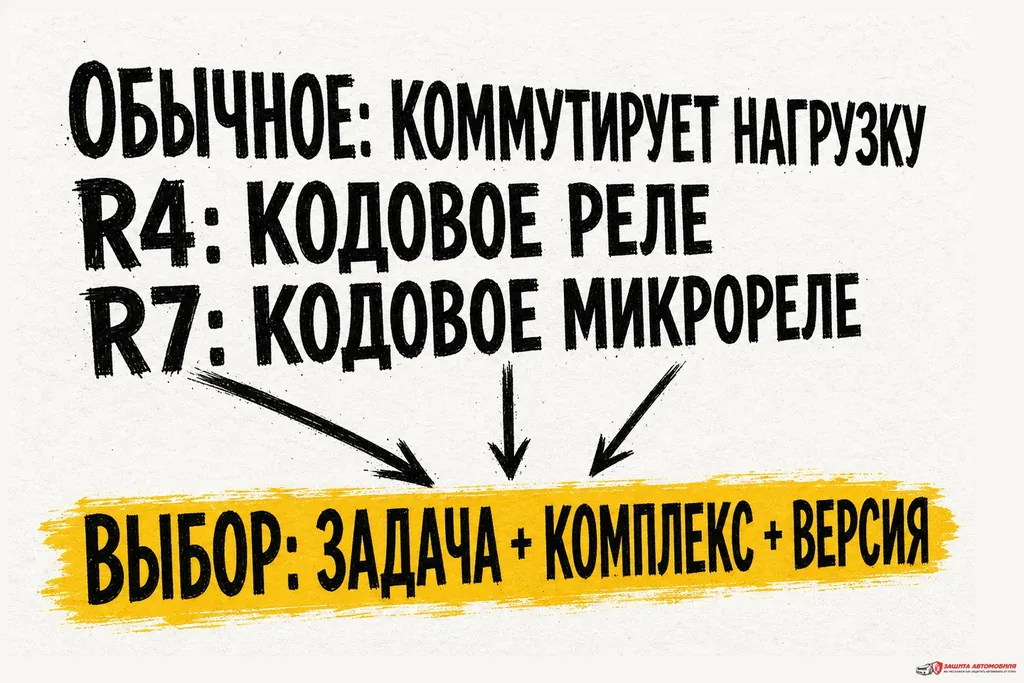

Под названием «реле StarLine» продаются разные устройства. Обычное пяти-контактное реле коммутирует электрическую нагрузку по команде сигнализации. Кодовые R4 и R7 обмениваются данными с совместимым охранным комплексом и решают противоугонные задачи. Они не взаимозаменяемы по одному числу контактов или похожему корпусу.
Обычное пяти-контактное реле
Обычное пяти-контактное реле StarLine — электромеханическая деталь для работы в автомобильной цепи. Официальная публикация StarLine описывает варианты для бортового напряжения 12 В и 24 В, а также отдельные силовые разъёмы.
Такое реле может входить в комплект сигнализации или устанавливаться для конкретной сервисной функции. Само по себе оно не имеет «прошивки StarLine», не регистрируется в приложении и не доказывает наличие отдельной противоугонной блокировки. Назначение определяет схема конкретной установки.
Чем отличаются R4 и R7
Кодовое реле StarLine R4 в официальной документации предназначено для управления электромеханическим замком капота и блокировкой двигателя совместно с поддерживаемым охранным комплексом или иммобилайзером i96CAN. Это отдельное устройство со своей совместимостью, а не усиленная версия обычного реле из колодки.
Кодовое микрореле StarLine R7 относится к другому поколению. Оно использует StarLine Bus, содержит несколько входов и выходов и работает только с перечисленными комплексами и подходящей версией программного обеспечения. Точный список нужно сверять в актуальной документации перед покупкой.
Не выбирайте между R4 и R7 по принципу «новее значит лучше». Устройства решают разные задачи и подключаются к разным поколениям оборудования.

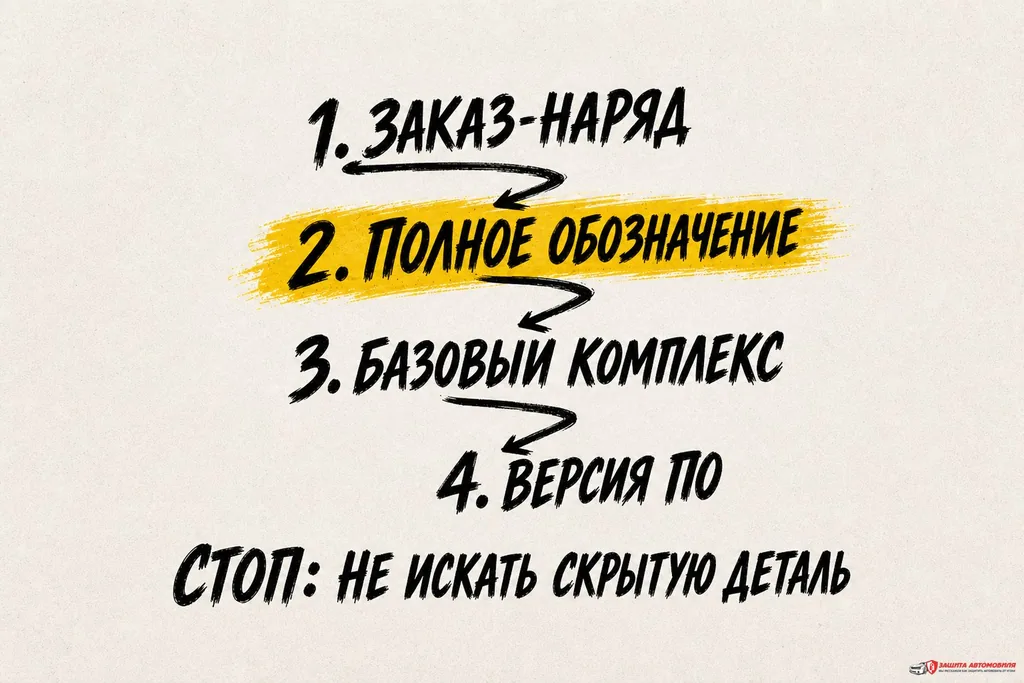

Как определить, что установлено
Сначала поднимите заказ-наряд, гарантийный талон и перечень оборудования. В них должно быть полное обозначение: обычное реле с артикулом, R4, R4L, R6 или R7. Если запись выглядит как «дополнительное реле», попросите установщика расшифровать модель и назначение.
Не разбирайте салон и подкапотное пространство ради поиска скрытой детали. Для проверки совместимости достаточно сообщить сервису модель охранного комплекса, поколение, версию программного обеспечения и данные из документов. Место и цепь блокировки не публикуют.
Что проверить перед заменой
Если реле подозревают в неисправности, сначала фиксируют симптом: какая функция пропала, запускается ли автомобиль в штатном режиме, появляется ли ошибка и когда она возникла. Щелчок реле или его отсутствие не является диагнозом без проверки управления и нагрузки.

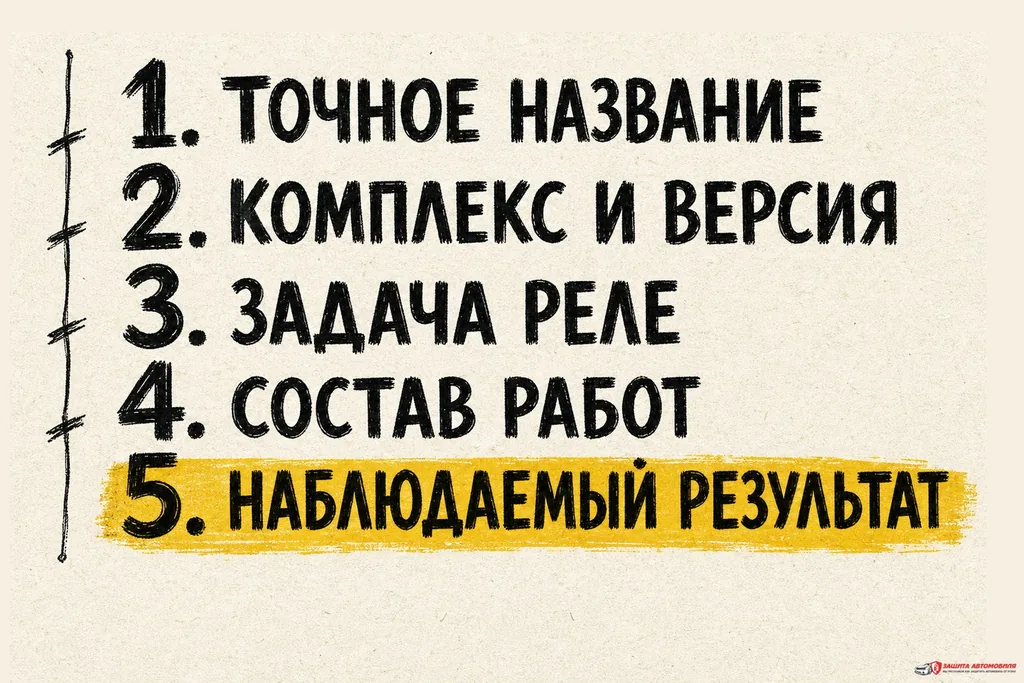

До оплаты новой детали запишите:
- Точное название реле.
- Базовый комплекс StarLine и его версию.
- Задачу реле в этой установке.
- Что входит в работу: деталь, монтаж, регистрация и настройка.
- Какой наблюдаемый результат покажут при выдаче.
Не соглашайтесь на временное отключение блокировки как постоянный ремонт. Если автомобиль не запускается, безопаснее согласовать диагностику и доставку, чем соединять неизвестные цепи по совету из интернета.

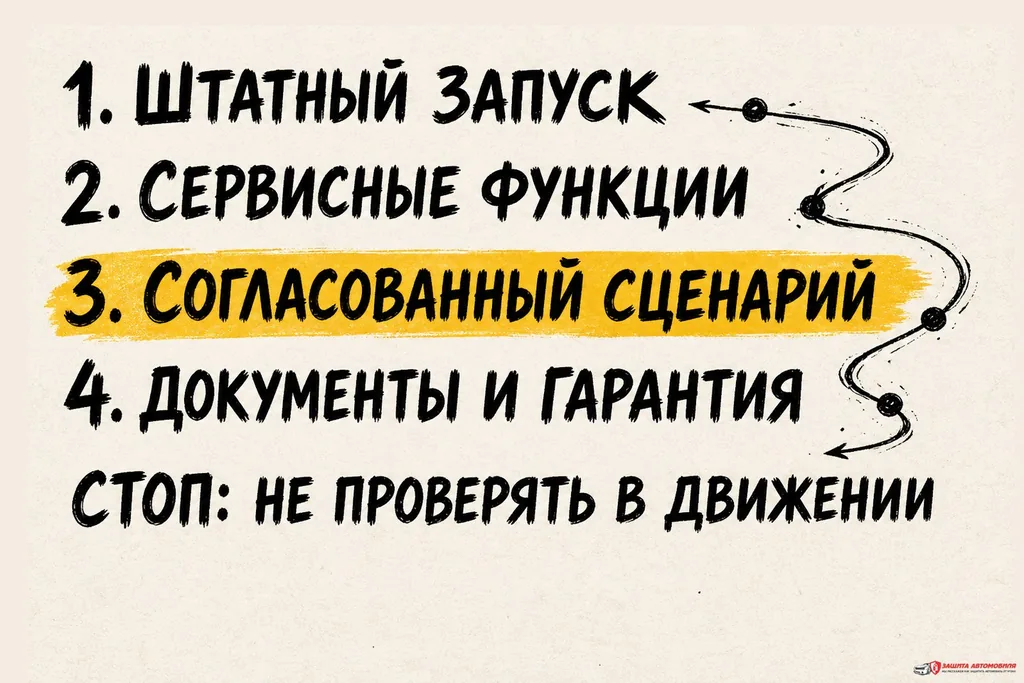

Как принять работу
Проверка проходит на стоящем автомобиле вместе с установщиком. Сначала убедитесь, что машина штатно запускается и все сервисные функции работают. Затем мастер демонстрирует согласованный охранный сценарий без раскрытия места реле и конкретной цепи.
Владелец должен получить запись о модели реле, совместимом комплексе, гарантии и порядке обращения при отказе. Не проверяйте блокировку во время движения и не просите публично показывать скрытый монтаж.
Реле StarLine выбирают не по бренду на корпусе, а по четырём данным: точное обозначение, задача, базовый комплекс и версия программного обеспечения. Обычное пяти-контактное реле, R4 и R7 — разные устройства; правильная замена начинается с их точной идентификации.
