Чтобы прописать физическую BT-метку StarLine S96 v2, сначала соберите все метки и смартфоны, которые должны остаться в памяти. Затем войдите в режим регистрации, извлеките батарейку из новой метки, установите её при нажатой кнопке и дождитесь зелёной вспышки. Не начинайте процедуру с одной новой меткой: система перезаписывает всю группу BT-устройств за один цикл.
Ниже разобраны модели StarLine S96 v2 и E96 v2 GSM из общего руководства на 106 страниц. Если на титульной странице вашего документа указана другая модель, остановитесь и найдите инструкцию для неё.
До регистрации соберите все сохраняемые устройства
Новая регистрация удаляет из памяти прежние BT-метки и смартфоны. Поэтому до регистрации StarLine S96 v2 соберите все сохраняемые метки и смартфоны рядом с автомобилем. За один цикл можно зарегистрировать до пяти устройств этой группы.
Все BT-метки и смартфоны, которые должны остаться в памяти, регистрируются заново в одном цикле. Открыть изображение в полном размере.
Если смартфон используется как метка, заранее откройте раздел 11.5 полного руководства. В этой статье показана регистрация физической BT-метки. Не входите в режим, пока не готовы вернуть в память все нужные смартфоны и метки.
Как войти в режим регистрации
Сначала снимите комплекс с охраны и выключите зажигание. Для входа в регистрацию StarLine S96 v2 нажмите выбранную кнопку семь раз, затем включите зажигание. Используйте один из двух вариантов: сервисную кнопку или кнопку трансивера.
Если включена функция запрета поездки, до входа в регистрацию введите код авторизации владельца для полного выключения охраны. Если код не принят, остановитесь и не переходите к семи нажатиям.
Если вы не знаете, где находится сервисная кнопка или какой модуль является трансивером, не разбирайте салон наугад. Посмотрите карту монтажа, документы установочного центра либо обратитесь к установщику.

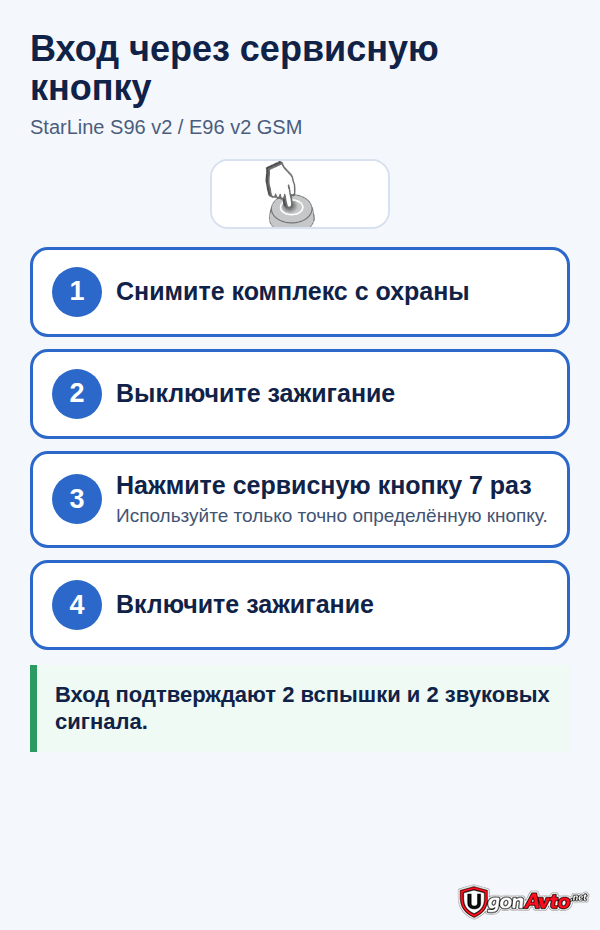

Вариант 1. Сервисная кнопка
Семь раз нажмите сервисную кнопку при выключенном зажигании. Затем включите зажигание. Сначала последуют семь сигналов светодиода сервисной кнопки и семь звуковых сигналов. Успешный вход подтверждают ещё две вспышки и два звуковых сигнала.
Снятая охрана, выключенное зажигание, семь нажатий и включение зажигания. Продолжайте только после двух подтверждающих вспышек и двух сигналов. Открыть изображение в полном размере.

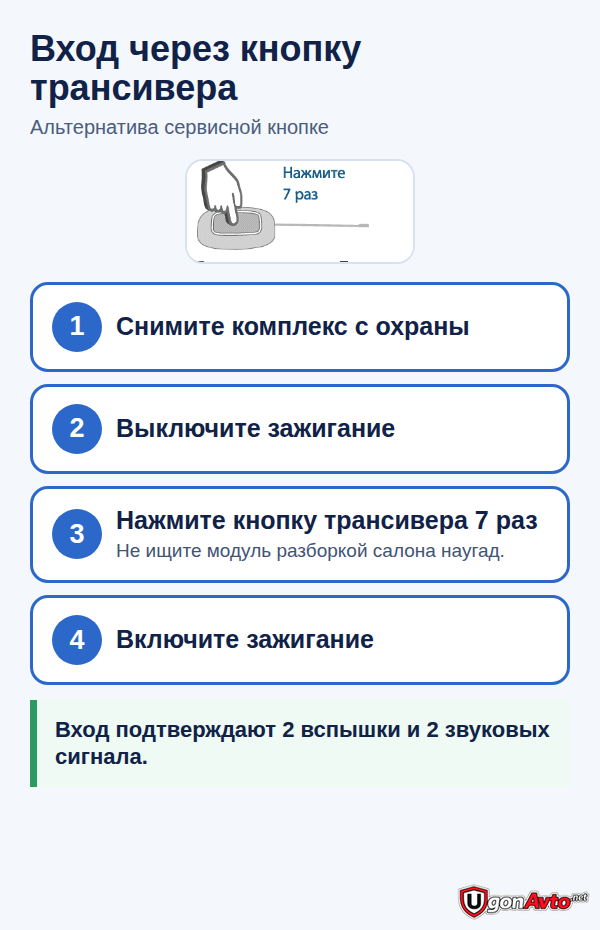

Вариант 2. Кнопка трансивера
Если установщик указал доступный трансивер, семь раз нажмите кнопку на его корпусе при выключенном зажигании, затем включите зажигание. Трансивер даст семь вспышек и система подаст семь звуковых сигналов. Вход в режим подтверждают две дополнительные вспышки и два сигнала.
Кнопка показана на корпусе трансивера. Не переходите к метке, если двух подтверждающих вспышек и двух сигналов не было. Открыть изображение в полном размере.
Два варианта не нужно выполнять подряд. Выберите тот орган управления, который точно определён в вашей установке.
Как зарегистрировать физическую BT-метку

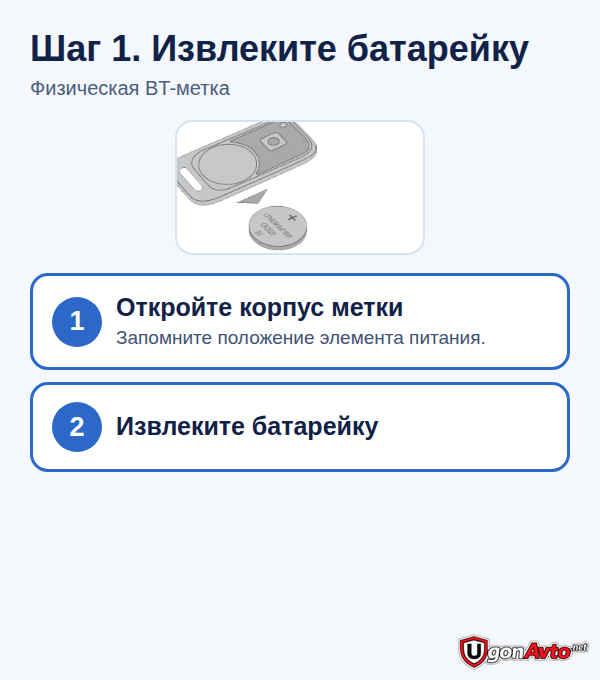

Для физической BT-метки StarLine S96 v2 извлеките батарейку. Если в комплекте несколько сохраняемых меток, начинайте только тогда, когда все они лежат рядом.
Откройте корпус и извлеките элемент питания. Обратите внимание на его положение перед установкой. Открыть изображение в полном размере.

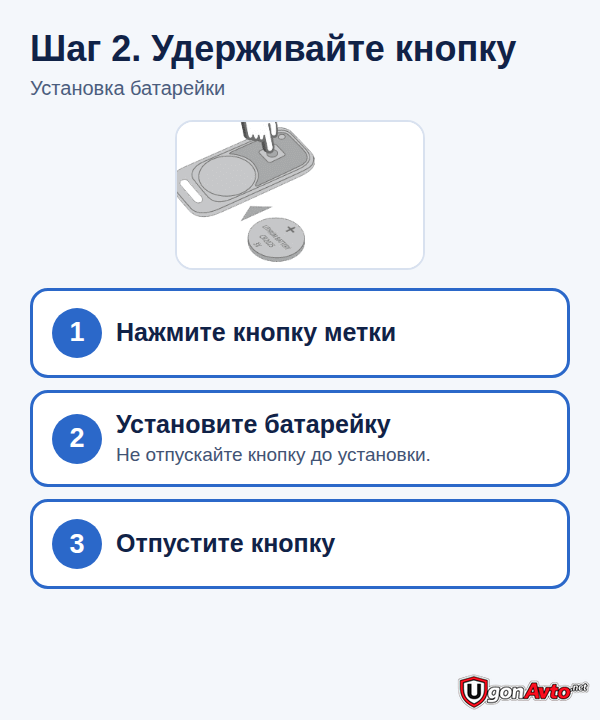

Нажмите и удерживайте кнопку метки. Не отпуская её, установите батарейку обратно. После установки отпустите кнопку.
Кнопка удерживается в момент установки элемента питания. После установки батарейки кнопку нужно отпустить. Открыть изображение в полном размере.

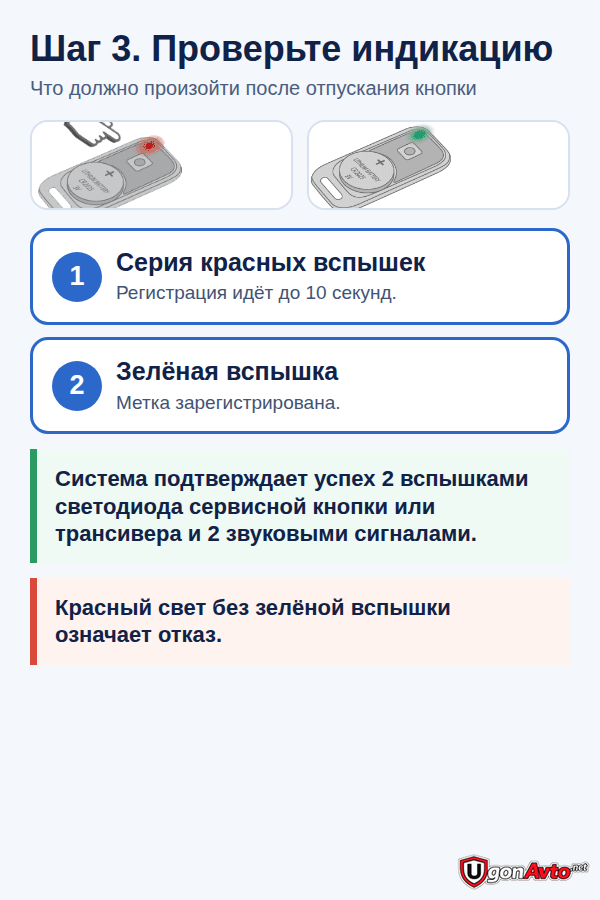

После отпускания кнопки метка должна показывать серию красных вспышек в течение десяти секунд. При успешной регистрации она вспыхнет зелёным, трансивер даст две вспышки, а система подаст два звуковых сигнала. Если метка осталась красной и зелёного подтверждения нет, считайте регистрацию неудачной.
Красные вспышки показывают процесс регистрации, зелёная вспышка подтверждает успех. Система дополнительно отвечает двумя вспышками трансивера и двумя звуковыми сигналами. Открыть изображение в полном размере.
Повторите те же действия с батарейкой и кнопкой для остальных физических меток, которые должны остаться в памяти. Делайте это в текущем цикле, не выходя из режима между метками.

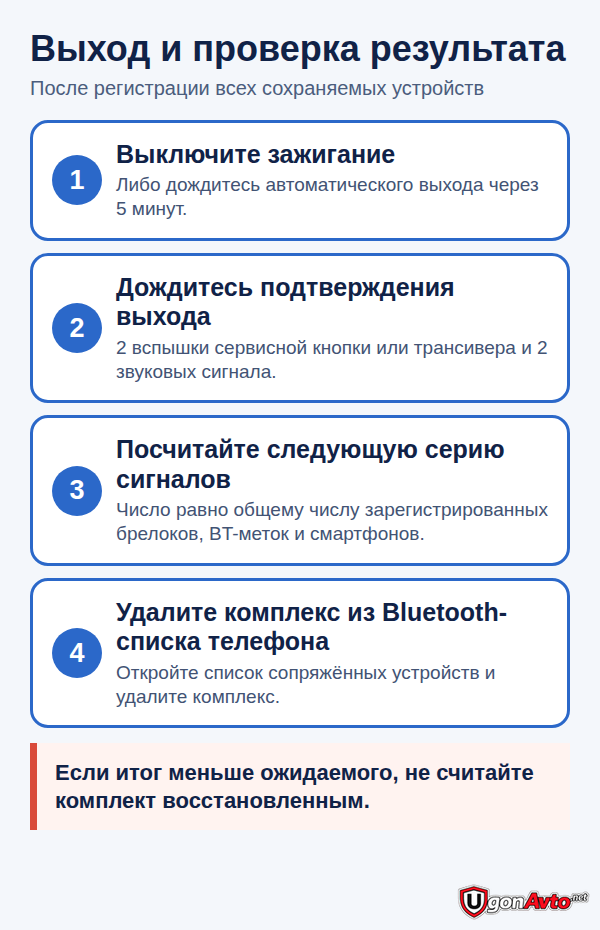

Как выйти и проверить результат
После регистрации StarLine S96 v2 проверьте итоговое число устройств. Для выхода выключите зажигание. Если ничего не делать, режим завершится автоматически через пять минут.
Выход подтверждают две вспышки светодиода сервисной кнопки или трансивера и два звуковых сигнала. После этого система подаёт серию сигналов, число которых соответствует общему числу зарегистрированных брелоков, BT-меток и смартфонов.
После двух подтверждающих сигналов посчитайте следующую серию. Итог должен совпасть с числом устройств, которые вы собирались сохранить. Открыть изображение в полном размере.
Если итоговое число меньше ожидаемого, не считайте комплект восстановленным. Зафиксируйте число сигналов и перечень устройств, которые удалось зарегистрировать.
После завершения удалите комплекс из списка сопряжённых Bluetooth-устройств смартфона. Это обязательный заключительный шаг официальной процедуры, даже если вы регистрировали только физическую метку.
Если метка не зарегистрировалась
Если зелёная вспышка не появилась, остановитесь. Проверьте три вещи:
- Точно ли ваша система относится к StarLine S96 v2 или E96 v2 GSM.
- Исправна ли батарейка и правильно ли она установлена.
- Был ли подтверждён вход в режим двумя вспышками и двумя звуковыми сигналами.
Не запускайте несколько новых циклов подряд, пока не готовы повторно зарегистрировать всю сохраняемую группу. При повторном отказе сообщите установщику модель системы, цвет индикации метки, число сигналов при входе и итоговое число устройств.
Полное руководство StarLine S96 v2
Скачать полное руководство StarLine S96 v2 и E96 v2 GSM. В документе 106 страниц. На странице руководства нажмите «Скачать» и подождите 10 секунд.
Для регистрации физической метки нужны страницы 86-90. Если сохраняете смартфон как метку, перед началом откройте также раздел 11.5.
Комментарий автора
При чтении этой инструкции я сначала выписал сами нажатия, но главной оказалась строка перед ними: новая регистрация стирает прежнюю группу BT-устройств. Поэтому я поставил предупреждение до первого сервисного действия, а каждый шаг связал с видимым результатом. Так проще остановиться в нужный момент и не спутать семь входных сигналов с двумя сигналами подтверждения.
Статья относится к моделям StarLine S96 v2 и E96 v2 GSM из общего руководства. Монтаж, поиск скрытых компонентов, регистрация смартфона и обход охранных функций здесь не рассматриваются.
