Владельцы автомобилей Ford Focus 3 часто сталкиваются с быстрой разрядкой аккумулятора, некорректной работой центрального замка или самопроизвольным срабатыванием сирены после установки охранных систем StarLine. Причиной этих проблем становится конфликт сигнализации с модулем электропакета BCM (Body Control Module), который управляет всей бортовой электрикой машины. Из-за некорректного обмена данными по цифровым шинам CAN блок BCM не переходит в режим энергосбережения, продолжая потреблять значительный ток во время стоянки. Для решения этой проблемы требуется изменить логику подключения некоторых цепей и скорректировать настройки охранного комплекса.
Главный способ устранить конфликт StarLine с модулем BCM на Форд Фокус 3 — перевести контроль зажигания с цифровой шины CAN на аналоговое подключение с диодной развязкой и активировать в настройках сигнализации функцию отключения CAN-интерфейса в режиме охраны. Это позволяет модулю BCM гарантированно «уснуть» через положенные 10–20 минут после закрытия автомобиля, снижая ток утечки с критических 250–300 мА до нормативных 15–25 мА.
Физика конфликта: почему StarLine не дает уснуть модулю BCM
Модуль BCM на Ford Focus 3 расположен под перчаточным ящиком и является центральным распределительным узлом всей электрики. В штатном режиме после выключения зажигания и закрытия замков автомобиль начинает процедуру засыпания. Сначала отключается мультимедийная система, затем приборная панель, и через 10–20 минут модуль BCM переходит в глубокий спящий режим. При этом ток потребления бортовой сети падает до минимальных 15–20 мА.
Если на автомобиле установлена сигнализация StarLine (например, популярные модели A93, S96 или E96), подключенная по CAN-шине, этот процесс нарушается. Сигнализация постоянно опрашивает шину CAN для контроля состояния концевиков дверей, капота и багажника. Модуль BCM воспринимает эти запросы как активность в сети и мгновенно просыпается, запуская опрос датчиков заново. В результате возникает замкнутый круг: сигнализация ждет изменения статусов, а BCM постоянно находится в активном состоянии, потребляя от 180 до 350 мА. За 2–3 дня простоя зимой такой режим полностью разряжает даже новый аккумулятор емкостью 60 Ач.

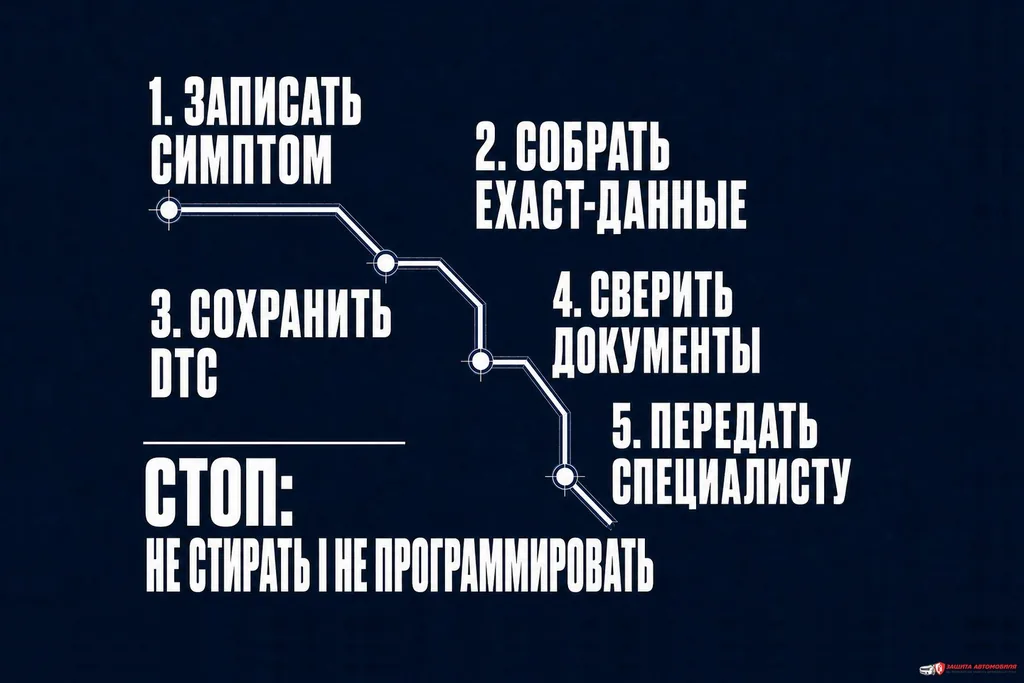

Пошаговая диагностика утечки тока через BCM
Прежде чем вмешиваться в проводку, необходимо точно локализовать проблему и убедиться, что виновником высокого потребления является именно незасыпающий модуль BCM, спровоцированный сигнализацией.
- Подготовьте мультиметр, переведите его в режим измерения постоянного тока (10А) и подключите в разрыв минусовой клеммы аккумулятора.
- Опустите стекло водительской двери, защелкните замок двери вручную, чтобы имитировать закрытое состояние, и поставьте автомобиль на охрану с брелока StarLine.
- Зафиксируйте начальные показания прибора. Обычно в первые минуты ток составляет около 0,7–1,2 А, что является нормой для активных блоков.
- Подождите 25–30 минут, не приближаясь к машине с ключом-меткой. Если по истечении этого времени ток не упал ниже 40 мА, а колеблется в районе 150–280 мА, система не уснула.
- Отключите разъем CAN-интерфейса от блока сигнализации StarLine. Если после этого в течение 5 минут ток упал до 15–20 мА, проблема локализована — модуль BCM не засыпает из-за активности сигнализации в цифровой шине.
Переход на аналоговый контроль зажигания
Чтение статуса зажигания по CAN-шине — основная причина, по которой StarLine удерживает BCM в активном состоянии. При выключении зажигания в шине могут оставаться паразитные пакеты данных, которые сигнализация интерпретирует неверно. Надежное решение — физическое подключение аналогового провода контроля зажигания.
Для этого необходимо использовать желтый провод из силового разъема сигнализации StarLine и подключить его к штатной проводке автомобиля. На Ford Focus 3 удобнее всего подключиться к замку зажигания или к разъему C1 на блоке BCM. Искомый провод имеет сине-зеленый цвет (в некоторых комплектациях — коричнево-желтый). При таком подключении сигнализация мгновенно и без задержек видит появление и исчезновение физического потенциала 12 Вольт, не нагружая цифровую шину лишними запросами.
Типичные ошибки при монтаже и настройке
- Использование общей библиотеки CAN без учета конкретного софта автомобиля. Для Ford Focus 3 крайне важно выбирать индивидуальную прошивку под конкретный год выпуска и тип ключа (обычный ключ или кнопка Start-Stop), а не использовать универсальный мультисистемный код.
- Паразитное питание через цепь зажигания. Если не установить развязывающий диод (подойдет стандартный 1N4007) в цепь аналогового контроля, обратный ток с сигнализации может подпитывать входные цепи BCM, имитируя включенное зажигание.
- Неправильное подключение к шинам HS-CAN и MS-CAN. На Focus 3 используются две цифровые шины. Ошибки в их коммутации приводят к хаотичному миганию приборной панели и отказу штатного центрального замка.
Практический нюанс из опыта установщиков: при реализации бесключевого обхода иммобилайзера по технологии CopyKey на Ford Focus 3 с механическим ключом, обязательно разрывайте цепь LIN-шины с помощью встроенного реле StarLine. Если оставить LIN-шину подключенной напрямую без разрыва, BCM гарантированно будет выдавать ошибку по связи с ключом, а штатный радиоканал ключа перестанет работать во время автозапуска, что заблокирует возможность открыть машину с родного пульта.
Настройка центрального замка и режима SLAVE
Второй частый конфликт связан с управлением замками дверей. При запирании машины с брелока StarLine может происходить двойной импульс, который переводит замки в режим Deadlock (двойная блокировка), из которого штатная система не всегда может выйти корректно. Также часто наблюдается ситуация, когда при заведенном двигателе в режиме автозапуска штатные кнопки на ключе Ford не реагируют на нажатия.
Чтобы настроить совместную работу штатного радиоканала автомобиля с установленной сигнализацией, необходимо правильно настроить функцию SLAVE. В настройках StarLine Master активируйте управление штатной системой охраны по CAN-шине. При этом время импульса запирания должно быть строго ограничено. Оптимальное значение для Ford Focus 3 — 0,8 секунды. Если оставить стандартные 1,2 или 1,5 секунды, BCM распознает это как длительное удержание кнопки и начнет автоматически закрывать стекла, что вызовет конфликт датчиков и не даст блокам уснуть.
Корректировка параметров в программе StarLine Master
Для окончательного устранения конфликта необходимо изменить конфигурацию настроек в процессоре сигнализации. Для этого потребуется компьютер с установленной утилитой StarLine Master и кабель micro-USB или подключение по Bluetooth для систем шестого поколения.
- Подключитесь к блоку сигнализации и перейдите во вкладку «Каналы и CAN».
- В настройках CAN-интерфейса найдите пункт «Зажигание» и снимите галочку «Чтение». Это отключит программный опрос статуса зажигания по цифровой шине.
- В этой же вкладке отключите чтение статуса «Двигатель заведен» по CAN, если вы реализовали контроль работы мотора по аналогу через сигнал генератора или тахометра, что является более надежным решением для Ford Focus 3.
- Перейдите во вкладку «Основные параметры» и найдите пункт «Функция энергосбережения» или «Отключение CAN при переходе в охрану». Активируйте этот параметр. Теперь через 15 секунд после постановки на охрану трансивер сигнализации перестанет слать любые пакеты в шину автомобиля.
- Сохраните настройки в устройство и произведите перезапуск блока сигнализации, сняв на 10 секунд клемму питания.
После проведения этих манипуляций потребление тока в режиме охраны стабилизируется на уровне 18–22 мА уже через 15 минут после закрытия автомобиля. Модуль BCM будет уходить в глубокий сон штатно, а аккумулятор перестанет разряжаться даже во время длительного простоя в зимний период.
