Карта монтажа StarLine помогает только тогда, когда она выбрана для конкретного автомобиля и охранного комплекса. Похожего названия модели или соседнего года недостаточно. Безопасный порядок начинается со сбора данных машины, продолжается выбором карточки в каталоге и заканчивается сверкой каждого поля. Если точного совпадения нет, чужую распиновку не используют.
Что подготовить до поиска карты
Соберите исходные данные: запишите марку, модель, год, кузов, комплектацию, двигатель, коробку передач и точное обозначение охранного комплекса, если эти сведения доступны. Неизвестное поле не заменяйте догадкой. Если не удаётся подтвердить год, комплектацию или модель оборудования, поиск карты лучше остановить до уточнения.
Такой список нужен не для формальности. Одна и та же модель автомобиля может отличаться исполнением электрооборудования, а карта описывает только тот вариант, который указан в её шапке. Карта подходит только при полном совпадении выбранных параметров.
Где искать карту монтажа StarLine
На портале install.starline.ru выберите марку и раздел руководств либо воспользуйтесь путём, который указывает База знаний StarLine. Результатом должен стать официальный селектор автомобиля и оборудования, а не случайный архив схем. Если страница предлагает готовую карту без выбора машины, не переносите её на свой автомобиль.
База знаний StarLine показывает экран выбора. Сначала задают оборудование и автомобиль, а затем переходят к документам. Показанный вариант служит только примером интерфейса.
Как выбрать автомобиль и оборудование
Раздел База знаний StarLine содержит нужный маршрут: в Базе знаний StarLine откройте Библиотеку CAN, выберите устройство и автомобиль, затем перейдите к схемам и руководствам. На официальном примере StarLine E96v2 и Ford Focus 2005-2011 показаны отдельные поля устройства, поколения и комплектации. Это пример для Ford Focus 2005-2011 II Comfort с ключом, механической коробкой передач и iKey, а не готовая карта для другой машины.
После выбора шапку карточки сопоставляют со списком исходных данных. Отдельной проверки требуют обозначение комплекса, марка, модель, поколение, годы выпуска и комплектация. Дополнительные варианты исполнения тоже входят в область применимости карты.

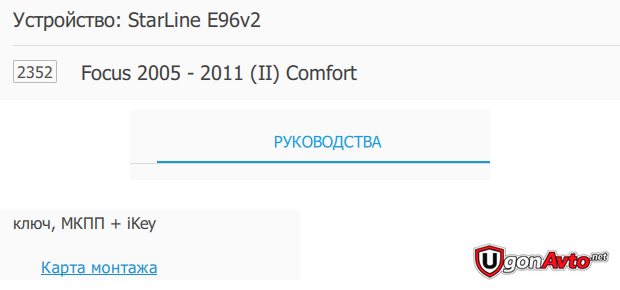

Вкладка руководств на официальном примере. Название автомобиля, годы, комплектация и вариант исполнения остаются частью области применимости документа.
Как проверить, что найден именно нужный документ
Карта монтажа не заменяет общую схему охранного комплекса. Официальный интерфейс раздельно показывает функции, точки подключения, схемы подключения и руководства. Эти материалы решают разные задачи, а название открытого документа входит в проверку до разборки автомобиля.
Карта подходит только при полном совпадении: сравните все параметры в карточке и шапке файла, затем отдельно убедитесь, что открыт документ нужного типа. Ожидаемый результат прост: совпадает автомобиль, оборудование и вариант исполнения, а файл описывает монтаж для этой связки. Если есть расхождение либо вместо карты открыт перечень функций или общая схема, к подключению не переходите.
Когда нужно остановиться
Работу остановите, если точной карты нет, хотя бы одно поле расходится с автомобилем или документ относится к похожей комплектации. Не ищите цвета проводов по фотографиям другой машины и не проверяйте чужую распиновку на своём автомобиле. Установщику передайте строку исходных данных, название найденной карточки и список расхождений. Этого достаточно, чтобы он продолжил поиск по актуальной документации без повторного угадывания модели и оборудования.
Нужна ли здесь полная инструкция в PDF
Для общей статьи нет одного полного руководства, которое подходило бы всем автомобилям и всем комплексам StarLine. Поэтому ссылка на универсальный PDF здесь была бы ложным обещанием. Полное руководство имеет смысл прикладывать к статье о конкретной модели оборудования или к карте для точного автомобиля, года и комплектации.
Комментарий автора
Самая полезная часть карты находится не возле цвета провода, а в её шапке. Именно там видно, к какой машине и какому оборудованию относится документ. Поэтому я ставлю проверку применимости раньше разборки: несколько минут на сверку полей предупреждают ошибку, которую потом пришлось бы искать уже в подключённой системе.
