Схему подключения Tomahawk 9010 выбирают после развилки между двумя системами: TW-9010 и TZ-9010. У каждой есть своё официальное 39-страничное руководство. Подтвердите полное обозначение, найдите нужные страницы и подготовьте задание установщику; распиновку специалист связывает с точной моделью и документацией автомобиля.
Почему для TW-9010 и TZ-9010 одного числа недостаточно
Их руководства устроены похоже, но не взаимозаменяемы. Разницу видно не по рекламному описанию, а по двум конкретным местам в документах.

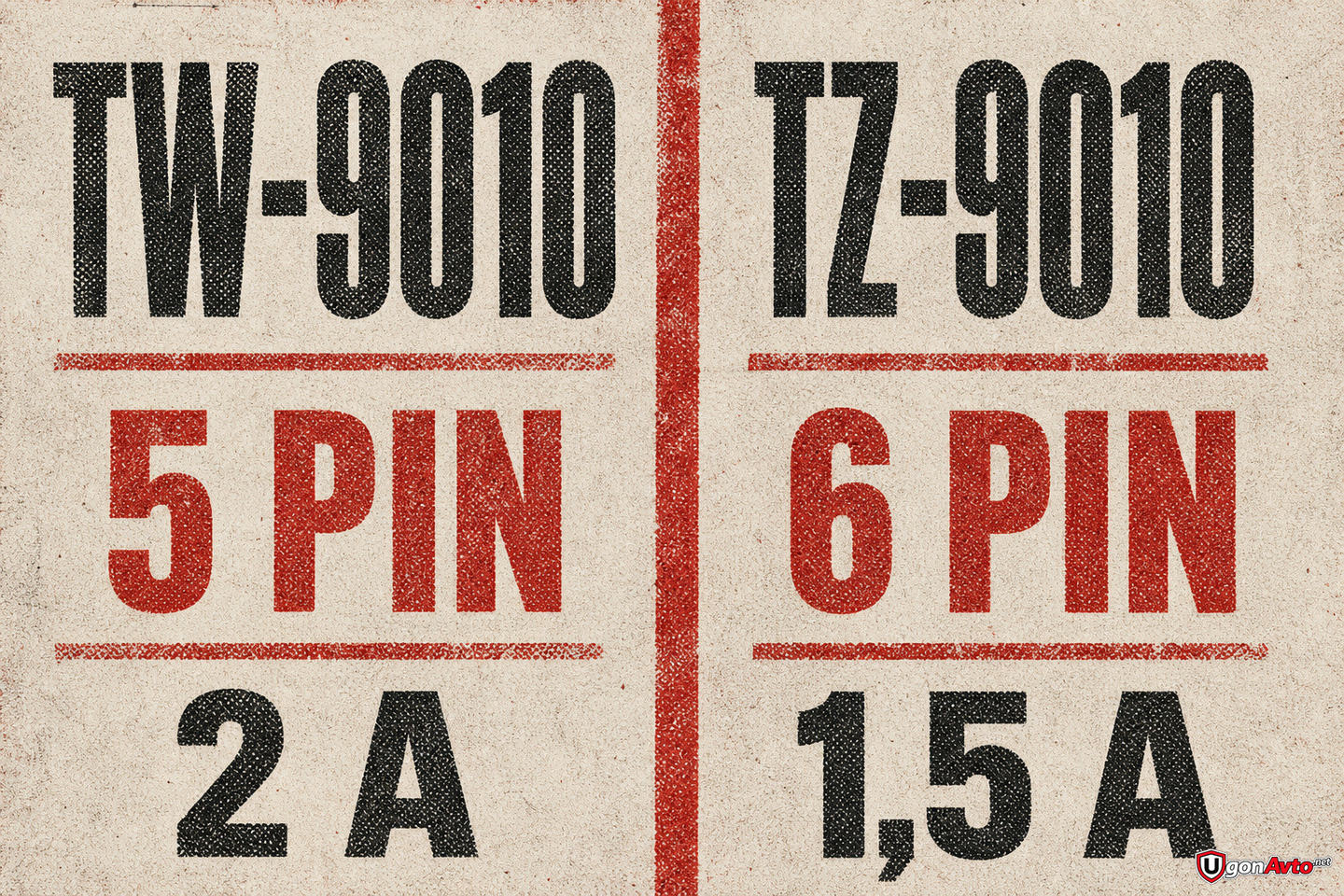

В руководствах TW-9010 и TZ-9010 различия видны на одних и тех же страницах. На страницах 27 и 32 для TW-9010 разъём антенны приёмопередатчика обозначен как 5 PIN, а для TZ-9010 — как 6 PIN. Есть и второе независимое различие: на странице 38 ток выхода на сирену составляет 2 A для TW-9010 и 1,5 A для TZ-9010.
Разбор панели и пересчёт контактов здесь не требуются. Эти числа решают другую задачу: доказывают, что схему нельзя выбирать по одной надписи 9010, похожему корпусу или случайной картинке из поиска.
Сначала подтвердить TW-9010 или TZ-9010
Запишите полный индекс TW-9010 или TZ-9010 там, где он уже доступен владельцу: в заказ-наряде на установку, гарантийной записи, инструкции или карточке оборудования. Так подтверждается ветка TW-9010 или TZ-9010. Если маркировка видна без разборки, её тоже можно сверить. Снимать панели и разыскивать скрытый блок ради этой проверки не стоит.
Дальше всё просто:
- подтверждена TW-9010 — работаете только с руководством TW-9010;
- подтверждена TZ-9010 — работаете только с руководством TZ-9010;
- подтверждено лишь число 9010 — останавливаетесь и восстанавливаете полный индекс.
Сопоставьте индекс с заголовком PDF выбранной ветки. Модель и название на первой странице должны совпасть. Если перед вами документ другой ветки, сходство рисунков ничего не меняет: замените его, а не подгоняйте под систему.
Карта установочной части TW-9010 и TZ-9010 в двух руководствах

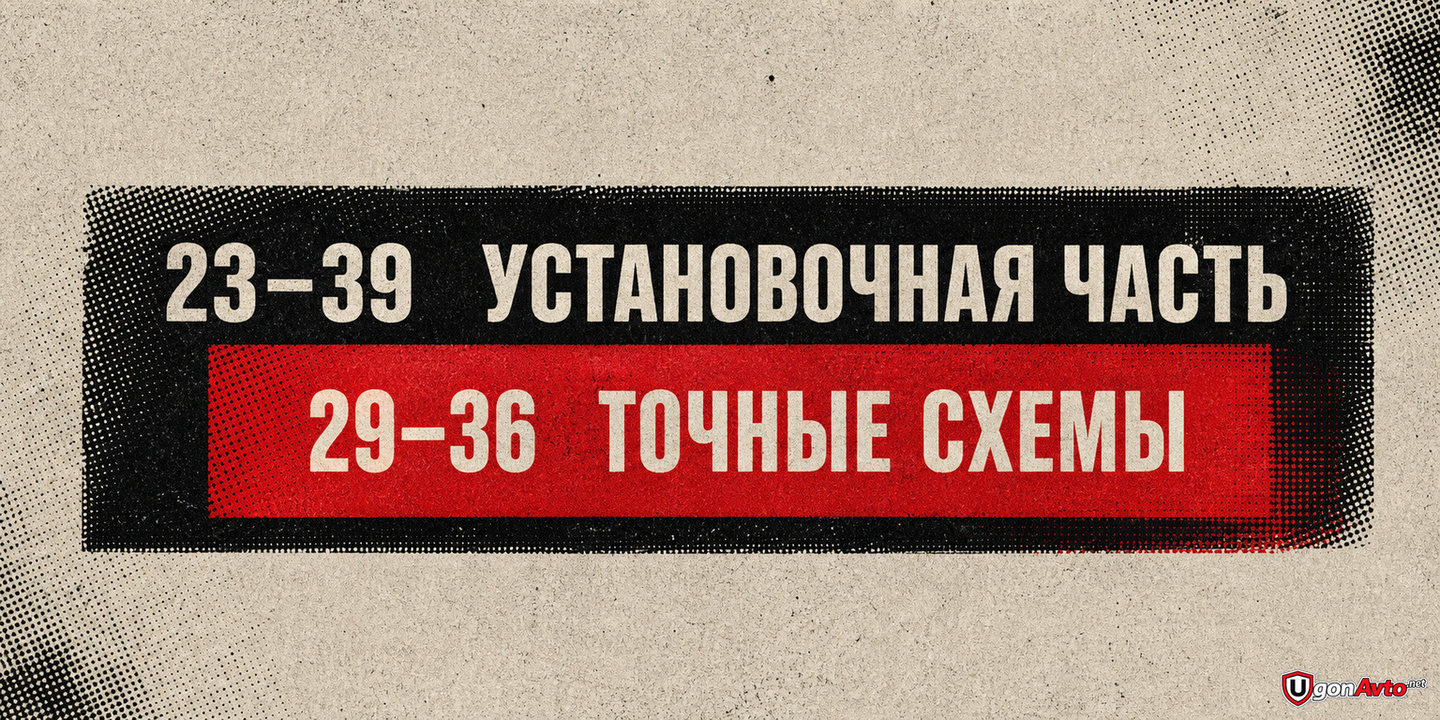

В обоих руководствах установочная часть занимает страницы 23–39, а точные схемы находятся внутри неё — на страницах 29–36.
Отметьте страницы 23-39 и схемы 29-36 в одноимённой ветке. Такой указатель экономит время, но не превращает руководство сигнализации в схему автомобиля. Точки в машине всё равно сверяют по её электрической документации и подтверждают измерениями.
Что передать установщику для TW-9010 или TZ-9010

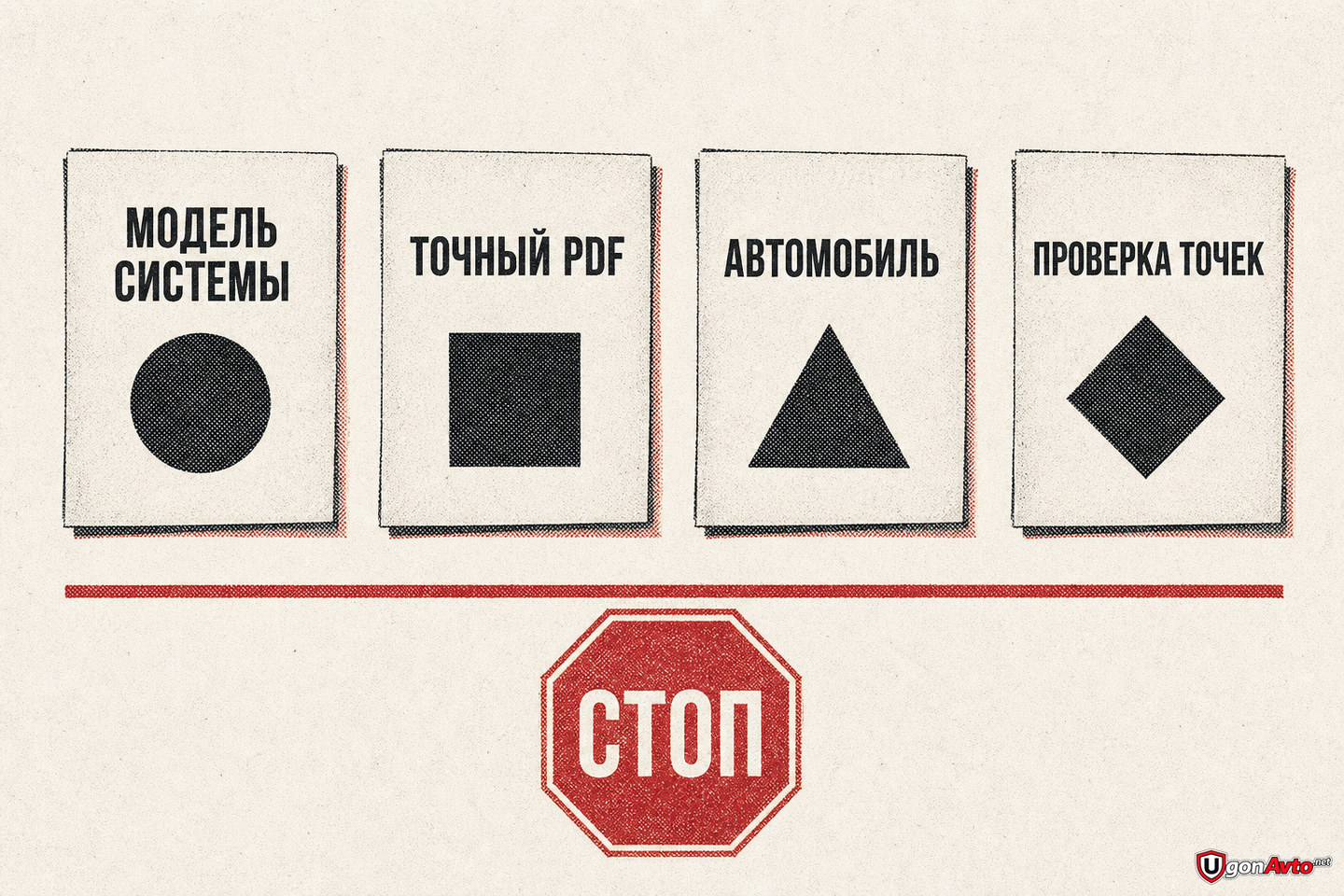

Передайте установщику карточку системы и автомобиля до начала работ. Запишите в ней:
- полное обозначение; модельная ветка TW-9010 или TZ-9010;
- название одноимённого официального руководства;
- марку, модель, год выпуска и комплектацию автомобиля;
- тип коробки передач;
- требование подтвердить точки по документации конкретного автомобиля и измерениям.
Цвет провода помогает ориентироваться в точном документе, но сам по себе не подтверждает функцию цепи. Ответ установщика должен относиться и к выбранной ветке Tomahawk, и к конкретному автомобилю.
Когда остановить работу с TW-9010 или TZ-9010
На странице 23 обоих руководств TW-9010 и TZ-9010 перед монтажными работами предписано отключить минусовую клемму аккумулятора. Эта граница безопасности действует после подтверждения исходных данных.
Остановите монтаж при неподтверждённом условии. Не продолжайте, если:
- ветка TW-9010 или TZ-9010 неизвестна;
- модель в заголовке документа не совпадает с системой;
- вам предлагают одну «универсальную» схему для любого Tomahawk 9010;
- нет документации по цепям конкретного автомобиля;
- точки определяют только по цвету, без проверки;
- монтаж уже начат при подключённом аккумуляторе.
Здесь остановка — не потеря времени, а защита от ошибки. При расхождении исходных данных возвращаются к идентификации или передают работу квалифицированному установщику. Скрытые элементы не вскрывают ради догадки, провода не соединяют пробным способом, решения с соседней модели не переносят.
Рабочий порядок выглядит так: полное обозначение системы → одноимённое руководство → нужные страницы → данные точного автомобиля → подтверждение специалистом. Только после этого найденная схема становится частью проверяемой установки, а не картинкой без области применимости.
