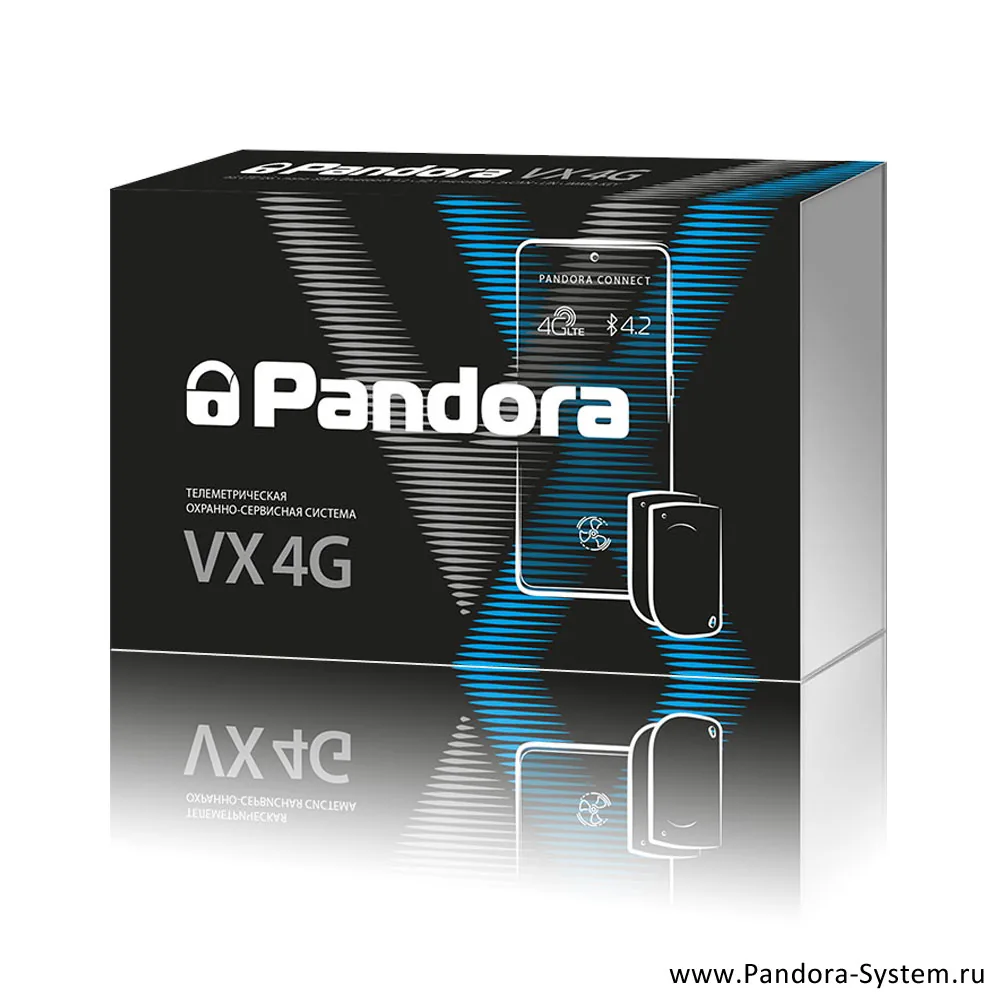

Решил заменить старую охранную систему на Pandora VX-4G из-за участившихся проблем с дозвоном через 2G-сети и медленного обновления статусов в приложении. Система построена на новой платформе VX, которая использует доступную компонентную базу, что позволило сохранить высокую скорость работы 4G-модема при адекватной стоимости железа. В этом разборе поделюсь замерами энергопотребления, скоростью отклика системы в разных условиях и нюансами настройки Bluetooth-авторизации.
Главный практический результат установки Pandora VX-4G — это сокращение времени выполнения команды из приложения с 10–15 секунд (на старых 2G-системах) до стабильных 1–1,5 секунд. Система потребляет в режиме охраны всего 9,3 мА при активном 4G-соединении, что является отличным показателем для современных охранных комплексов. Основная сложность при эксплуатации заключается в тонкой настройке гистерезиса Bluetooth-метки, чтобы избежать ложных срабатываний центрального замка при нахождении владельца рядом с автомобилем.
Аппаратные особенности платформы VX и отличия от серии DX
Платформа VX — это ответ производителя на дефицит полупроводников, но для нас, пользователей, она интересна прежде всего переходом на новую архитектуру. В отличие от серии DX, здесь используется другой микроконтроллер, который быстрее обрабатывает данные из CAN-шин. На борту мы имеем полноценный 4G LTE/LBR/GSM модем, Bluetooth 5.0 и интегрированный интерфейс 2xCAN/LIN. Это позволяет подключаться к большинству современных автомобилей без использования громоздких внешних модулей.
При монтаже я обратил внимание на компактный базовый блок. Его размеры позволяют спрятать устройство глубоко за приборную панель или в полость центральной консоли, не нарушая штатную компоновку блоков автомобиля. В комплекте идет релейный модуль RMD-4M, который необходим для реализации силового автозапуска. Важный нюанс: в VX-4G используется встроенный датчик температуры двигателя, но для более точных показаний я рекомендую выносить внешний термодатчик на патрубок системы охлаждения, так как внутренний датчик блока часто завышает температуру на 5–7 градусов из-за нагрева процессора при активной передаче данных по 4G.
Типичные ошибки при выборе места установки блока
- Размещение блока вплотную к металлическим усилителям кузова, что экранирует встроенную 4G-антенну и снижает уровень сигнала на 15–20%.
- Установка модуля Bluetooth-антенной (внутренней) в сторону моторного щита, что уменьшает радиус обнаружения метки со стороны багажника.
- Игнорирование необходимости жесткой фиксации блока, что приводит к ложным срабатываниям встроенного акселерометра (датчика удара и наклона).
Скорость работы 4G и взаимодействие с мобильным приложением
Переход на 4G Cat-1 дает ощутимое преимущество в городских условиях, где сети второго поколения (2G) часто перегружены или имеют низкий приоритет у операторов. При использовании Pandora Online или Pandora Connect команды «постановка на охрану» или «дистанционный запуск» улетают мгновенно. Я проводил замеры: время от нажатия кнопки в приложении до щелчка реле в машине составляет в среднем 0,8–1,2 секунды. На старой системе DX-91 этот процесс мог занимать до 20 секунд в часы пик.
Важным преимуществом является работа Bluetooth 5.0. Если телефон поддерживает этот протокол, то смартфон можно полноценно использовать как метку авторизации. Дальность связи по BT достигает 30–50 метров в прямой видимости. Это позволяет настраивать систему через приложение Pandora Specialist, находясь рядом с машиной, без использования USB-кабеля. Скорость прошивки через Bluetooth также выросла: обновление основного ПО занимает около 2 минут, тогда как раньше на это уходило до 10 минут.
При настройке функции Hands Free (свободные руки) не выставляйте максимальную чувствительность метки на открытие. В условиях плотной городской застройки из-за переотражения сигнала Bluetooth система может «увидеть» метку, когда вы еще находитесь в лифте или дома за стеной. Оптимальное значение RSSI для открытия — от -75 dBm до -82 dBm, для закрытия — от -85 dBm до -90 dBm.
Энергопотребление: реальные замеры мультиметром
Для современного автомобиля с кучей штатных блоков управления ток утечки в режиме охраны — критический параметр. Я подключал мультиметр в разрыв минусовой клеммы аккумулятора после 20 минут простоя (когда все штатные системы «уснули»). Результаты следующие:
- Режим охраны с активным 4G и Bluetooth: 9,3–9,8 мА.
- Пиковое потребление в момент передачи данных (звонок или отправка трека): до 45 мА.
- Режим глубокого сна (при падении напряжения ниже 11.5V): 4,2 мА.
Для сравнения, штатная электроника моего автомобиля в спящем режиме потребляет около 15 мА. Таким образом, Pandora VX-4G добавляет к общему расходу менее 10 мА, что позволяет оставлять машину на стоянке на месяц и более без риска высадить аккумулятор в ноль. Это заслуга новой платформы и алгоритмов управления питанием модема, который не держит сессию постоянно открытой на максимальной мощности, а переходит в режим ожидания с низким потреблением.
Пошаговая настройка автозапуска и обхода иммобилайзера
Реализация автозапуска на этой платформе через алгоритм Pandora CLONE происходит быстро. Я использовал следующий алгоритм действий при самостоятельной настройке через Pandora Specialist:
- Подключил систему к CAN-шине автомобиля (CAN-H и CAN-L) согласно схеме из базы данных для конкретной модели.
- В настройках «Входы и выходы» назначил соответствующие каналы для управления стартером и зажиганием через релейный модуль RMD-4M.
- В разделе «Обходчик иммобилайзера» выбрал вариант «Обход по CAN/LIN» и активировал функцию обучения.
- Завел двигатель штатным ключом, дождался подтверждающего звукового сигнала сирены (зеленый светодиод на блоке моргнул один раз).
- Выполнил процедуру клонирования ключа через сервер Pandora, отправив данные по Bluetooth через приложение. Процесс занял 40 секунд.
- Проверил статус «Программная нейтраль» (для МКПП) или просто инициировал запуск через приложение (для АКПП).
Система корректно считывает обороты двигателя из CAN-шины, поэтому перекрута стартера не происходит. Время работы стартера я ограничил 2 секундами для первой попытки, обычно двигатель схватывает за 0,6–0,8 секунды. Если запуск не удался, система делает еще три попытки, увеличивая время прокрутки на 0,5 секунды в каждом цикле.
Нюансы работы с датчиками и оповещениями
В Pandora VX-4G очень гибко настраиваются датчики удара, наклона и движения. Я рекомендую разделять чувствительность на «тревожный» и «предупредительный» уровни. Для предупредительного уровня удара я выставил значение 75%, для тревожного — 45%. Это позволяет системе не орать сиреной от каждого проезжающего мимо грузовика, но при этом четко фиксировать попытку поддомкрачивания колес (датчик наклона установлен на 2 градуса).
Также стоит обратить внимание на настройку LBS-позиционирования. Поскольку в базовой комплектации VX-4G нет GPS-антенны (она докупается отдельно как модуль NAV-035BT), координаты определяются по вышкам сотовой связи. Погрешность в городе составляет от 100 до 500 метров. Если вам нужна точность до метра для отслеживания треков, лучше сразу заложить в бюджет покупку внешнего GPS-приемника.
Работа Bluetooth-аксессуаров и расширение системы
Платформа VX поддерживает подключение большого количества периферии по радиоканалу 2.4 ГГц. Я добавил в систему радиореле блокировки BTR-101. Это реле скрытно устанавливается в жгут штатной проводки и разрывает цепь питания бензонасоса или датчика положения коленвала. Связь с основным блоком идет по Bluetooth, поэтому тянуть провода из салона в подкапотное пространство не нужно.
При использовании радиореле важно помнить о логике его работы. Оно срабатывает только при начале движения (по встроенному акселерометру), если метка не обнаружена. Это позволяет реализовать функцию безопасного автозапуска: машина заведена, прогревается, но как только злоумышленник попытается тронуться с места, двигатель заглохнет. В моем случае задержка срабатывания реле после начала движения составляет всего 1,5 секунды, что не дает автомобилю выехать на проезжую часть.
Также по Bluetooth можно подключить датчики давления в шинах или дополнительные герконовые датчики на двери прицепа или кофр. Все эти устройства отображаются в общем списке в приложении, и по каждому можно настроить индивидуальные пуш-уведомления. Это превращает обычную сигнализацию в полноценный комплекс управления телеметрией автомобиля.
