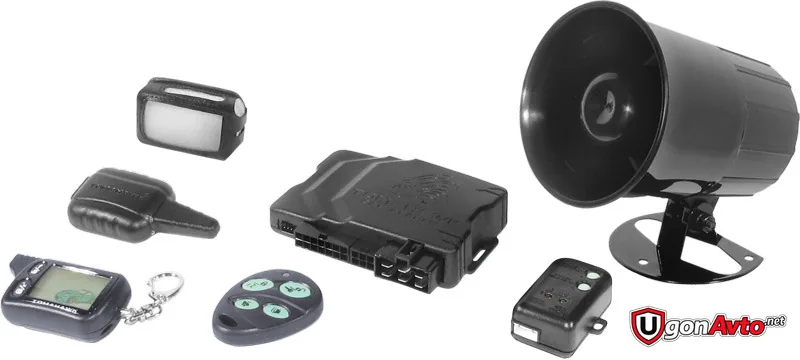

Tomahawk TZ-9030 — одна из самых массовых автосигнализаций бюджетного сегмента, но год жесткой ежедневной эксплуатации в условиях резких температурных перепадов вскрывает заложенные производителем конструктивные компромиссы. За 12 месяцев использования вы неизбежно столкнетесь с падением дальности связи, капризами автозапуска в морозы и износом механических элементов брелока. В этом разборе детально описаны все слабые места системы, подтвержденные личной практикой и замерами мультиметром, а также даны конкретные решения для восстановления работоспособности сигнализации.

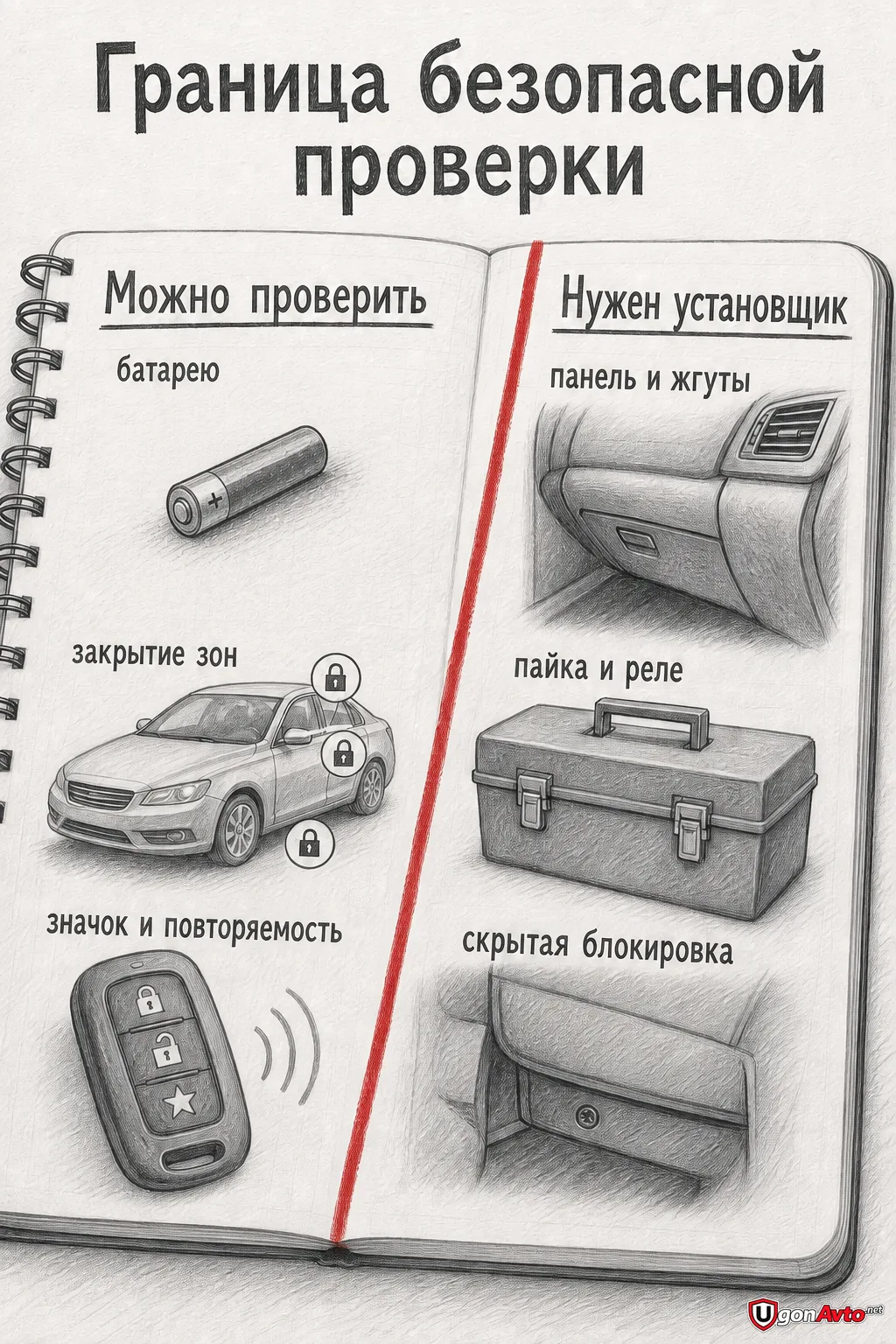

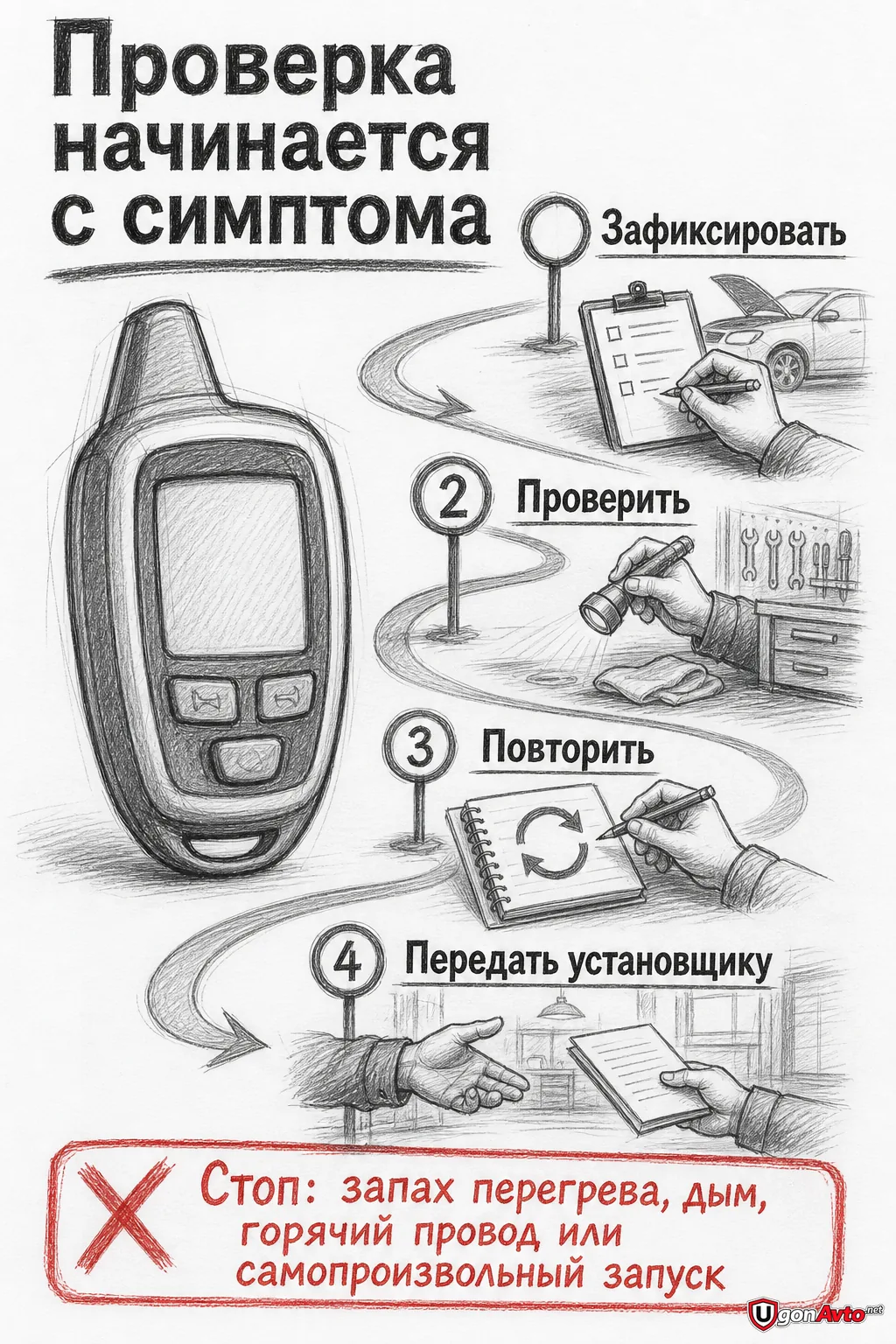

Главные проблемы Tomahawk TZ-9030 спустя год эксплуатации — это механический отказ микрокнопки включения охраны на основном брелоке, растрескивание пайки контактов в приемопередающем модуле на лобовом стекле и окисление концевика капота, который завязан на один провод с датчиком температуры двигателя. В результате дальность действия падает до 5–10 метров, а автозапуск по температуре начинает выдавать ложные отказы или вовсе блокирует прокрутку стартера.
Проблемы основного брелока с обратной связью
Корпус брелока TZ-9030 выполнен из простого ABS-пластика, который за год покрывается царапинами, но главная беда скрыта внутри на печатной плате. Самая нагруженная кнопка «1» (постановка на охрану с закрытием дверей) со временем требует все более сильного нажатия, пока не перестает реагировать на клики. Причина кроется в разрушении мембраны тактовой микрокнопки. Для ремонта требуется выпаять старую деталь и впаять новую стандартного типоразмера 3х4х2 мм.
Вторая беда брелока — аномальный расход энергии батарейки AAA. Если новый брелок стабильно работал на одном элементе питания около 2–3 месяцев, то через год качественная щелочная батарейка начинает разряжаться за 7–10 дней. Это происходит из-за постепенного уплывания параметров SMD-конденсаторов в цепи питания приемопередатчика брелока или попадания влаги через щели корпуса, что вызывает микроутечки тока.
Типичные причины ускоренного разряда батарейки:
- Окисление контактных ламелей в батарейном отсеке, из-за чего возрастает переходное сопротивление и падает напряжение под нагрузкой.
- Пробой или утечка в фильтрующем конденсаторе на плате брелока, из-за чего потребление тока в режиме ожидания возрастает с нормальных 120 мкА до 3–5 мА.
- Постоянная работа подсветки дисплея из-за микротрещины в шлейфе или залипания боковых кнопок управления.
Потеря дальности связи: ремонт антенного модуля
Заявленная производителем дальность обратной связи в 1200 метров через год превращается в лучшем случае в 100 метров на открытом пространстве, а во дворе жилого дома брелок часто теряет машину уже с 15 метров. В 90% случаев виноват приемопередающий модуль (антенна), наклеенный на лобовое стекло. Он подвергается жесткому ультрафиолетовому излучению летом (нагрев пластика до +60°C) и сильному охлаждению зимой (до -30°C).
Из-за постоянных температурных деформаций пластика и платы разрушается пайка пятиконтактного разъема, через который шлейф подключается к модулю антенны. Микротрещины в пайке создают высокое переходное сопротивление, гасящее высокочастотный сигнал частотой 433.92 МГц.
- Аккуратно снимите пластиковый корпус антенного модуля с двухстороннего скотча на лобовом стекле.
- Отключите пятипиновый кабель и разберите корпус, отжав пластиковые защелки по периметру.
- Осмотрите плату под лупой: вы увидите кольцевые трещины вокруг ножек разъема в местах сопряжения с текстолитом.
- Пропаяйте все пять контактов разъема качественным припоем ПОС-61 с использованием нейтрального флюса (например, канифольного ЛТИ-120).
- Очистите плату от остатков флюса изопропиловым спиртом, соберите модуль и установите обратно на стекло. Дальность связи полностью восстановится.
Сбои автозапуска: цепи контроля и датчик температуры

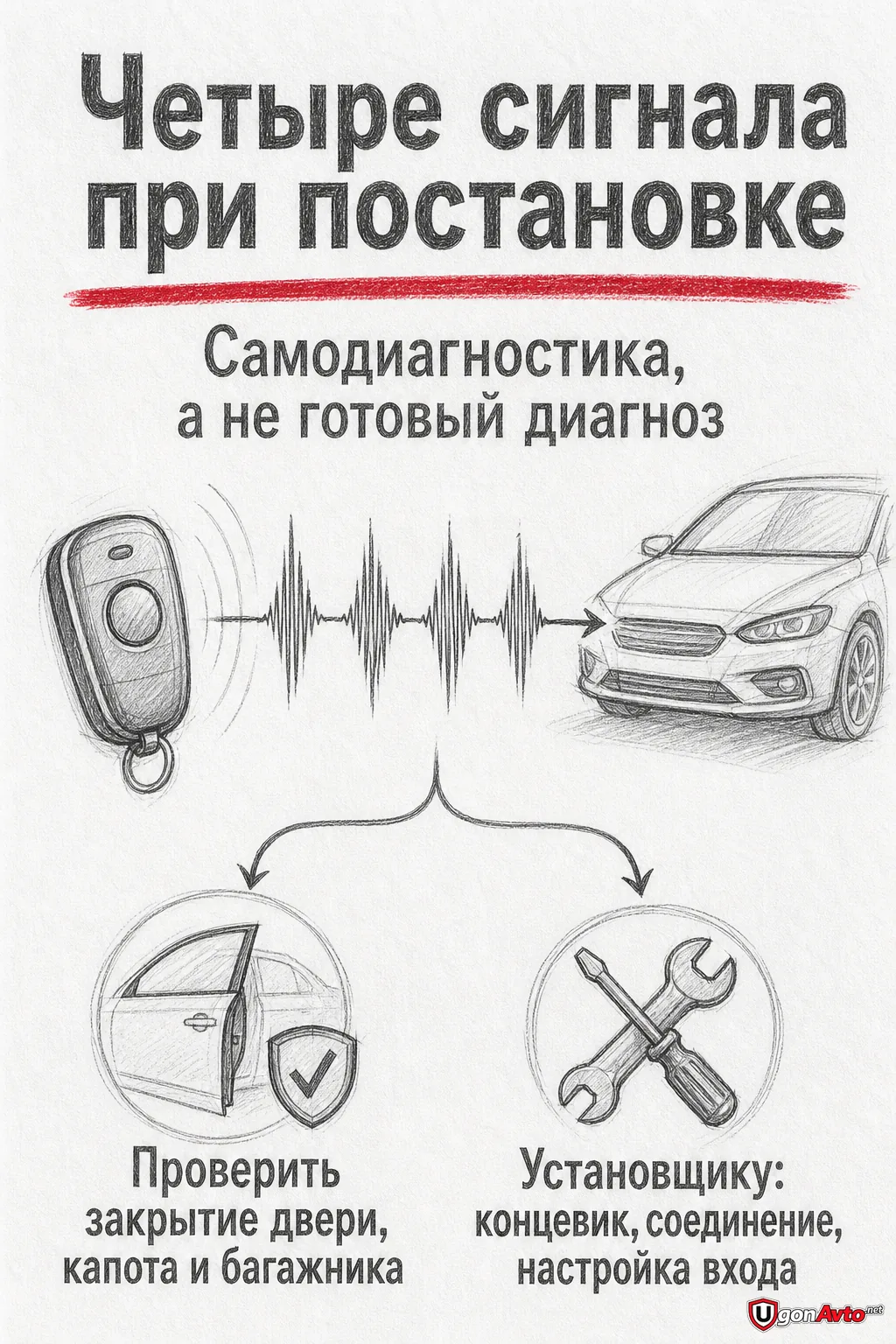

Автозапуск Tomahawk TZ-9030 завязан на показания датчика температуры двигателя (терморезистора) и контроль работы мотора по тахометру или давлению масла. Спустя год эксплуатации здесь начинаются регулярные сбои. Самая грубая ошибка инженеров Tomahawk — объединение провода концевика капота (оранжево-серый провод) и провода внешнего температурного датчика.
Когда под капот летит дорожная грязь и соль, металлический концевик капота начинает окисляться и ржаветь. Изменяется общее сопротивление в цепи оранжево-серого провода. Сигнализация начинает считать, что капот открыт, и блокирует автозапуск, либо неверно считывает сопротивление терморезистора, из-за чего запуск по температуре срабатывает при +10°C вместо заданных -15°C или не срабатывает вовсе.
Ошибки при подключении контроля работы двигателя:
- Подключение серо-черного провода контроля к датчику давления масла. В сильные морозы масло густеет, лампа давления гаснет с задержкой в 2–3 секунды, из-за чего сигнализация считает, что мотор запущен, и отключает стартер, хотя машина не завелась.
- Подключение контроля по генератору без диодной развязки. Износ щеток генератора или диодного моста через год эксплуатации автомобиля приводит к просадке напряжения на управляющем проводе, и сигнализация не видит успешный пуск, совершая повторные бесполезные попытки прокрутки стартера.
Практический совет из гаражного опыта: чтобы навсегда избавиться от глюков автозапуска из-за концевика капота, полностью отрежьте штатный концевик от оранжево-серого провода. Установите отдельный, качественный герметичный концевик для капота, а датчик температуры двигателя закрепите не на металлическом блоке цилиндров напрямую (где он перегревается и быстро деградирует), а на патрубке системы охлаждения через термостойкую пластиковую стяжку, предварительно обмотав его теплоизоляцией.
Отказ силовых реле в главном блоке
Внутри центрального блока сигнализации установлены силовые реле, отвечающие за включение зажигания (синий провод), аксессуаров (зеленый провод) и стартера (желтый провод). Номинальный ток этих реле составляет 30–40А, однако при коммутации высоких пусковых токов в зимний период контакты реле начинают подгорать.
Спустя год активного использования автозапуска переходное сопротивление подгоревших контактов реле стартера возрастает. При попытке запуска вы можете услышать отчетливый щелчок в блоке сигнализации под панелью, но стартер при этом крутиться не будет, а на приборной панели замигают лампы. Напряжение на желтом проводе в этот момент падает ниже 9 Вольт из-за плохого контакта внутри реле. Проблема решается только выпаиванием штатного реле с платы центрального блока и заменой его на качественный аналог (например, Finder или Omron) либо установкой внешнего разгрузочного четырехконтактного реле на 40А в разрез силовой цепи стартера.
Глюки датчика удара
Двухуровневый датчик удара, идущий в комплекте с TZ-9030, построен на базе пьезоэлемента. Через год эксплуатации он начинает жить своей жизнью: либо полностью теряет чувствительность, не реагируя даже на сильный удар по колесу, либо вызывает ложные срабатывания тревоги посреди ночи без видимых причин.
Причина кроется в температурном дрейфе характеристик пьезокерамической пластины и окислении контактов подстроечных резисторов на корпусе датчика. Достаточно несколько раз провернуть регулировочные винты грубой и мягкой настройки отверткой туда-обратно, чтобы очистить окислившийся резистивный слой, после чего заново выставить необходимую чувствительность.
