Инструкция Tomahawk X5 занимает 48 страниц, но владельцу обычно нужны четыре развилки: как поставить систему в охрану, почему не запускается двигатель, как выйти из Valet и где искать сведения о брелоке. Ниже — карта оригинального руководства, чтобы не листать его вслепую и не менять монтажные настройки наугад.
Сначала убедитесь, что это именно X5
Название Tomahawk X5 должно совпадать на брелоке, коробке, гарантийном талоне или документах установщика. Похожий корпус пульта и буква X в названии недостаточны: команды соседних моделей могут отличаться.

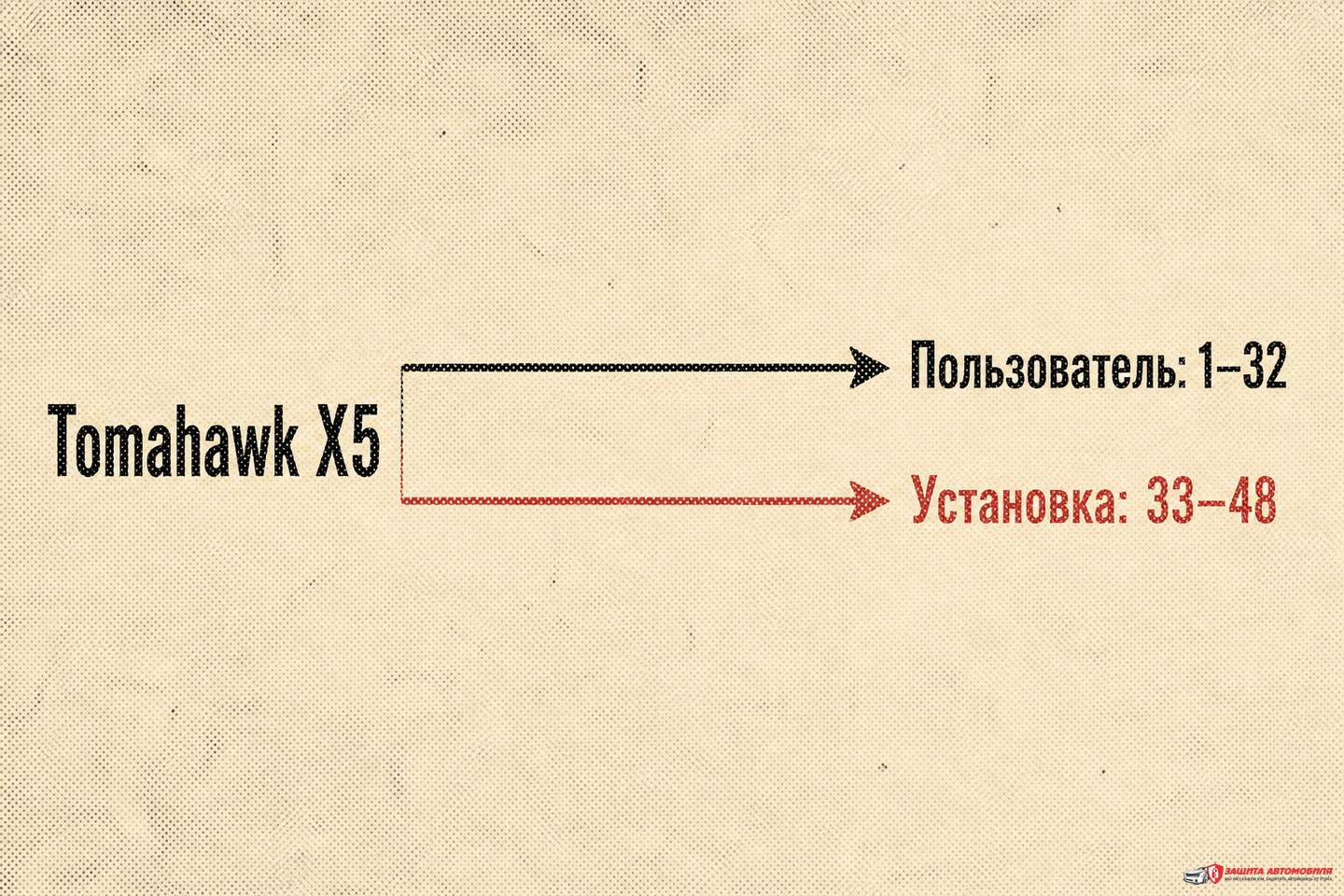

У оригинального PDF на первой странице начинается «Руководство пользователя», а после страницы 32 — отдельная «Инструкция по установке». Всего в файле 48 страниц. Если ваш документ короче, называется X3, X9 или не содержит такого оглавления, не переносите из него команды.
Краткие технические ориентиры X5 находятся на страницах 45–46: питание 12 В, рабочая частота 433,92 МГц. Указанная в документе дальность не является гарантией — производитель отдельно предупреждает о влиянии зданий, деревьев, линий электропередачи, погоды и взаимного положения автомобиля и брелока.

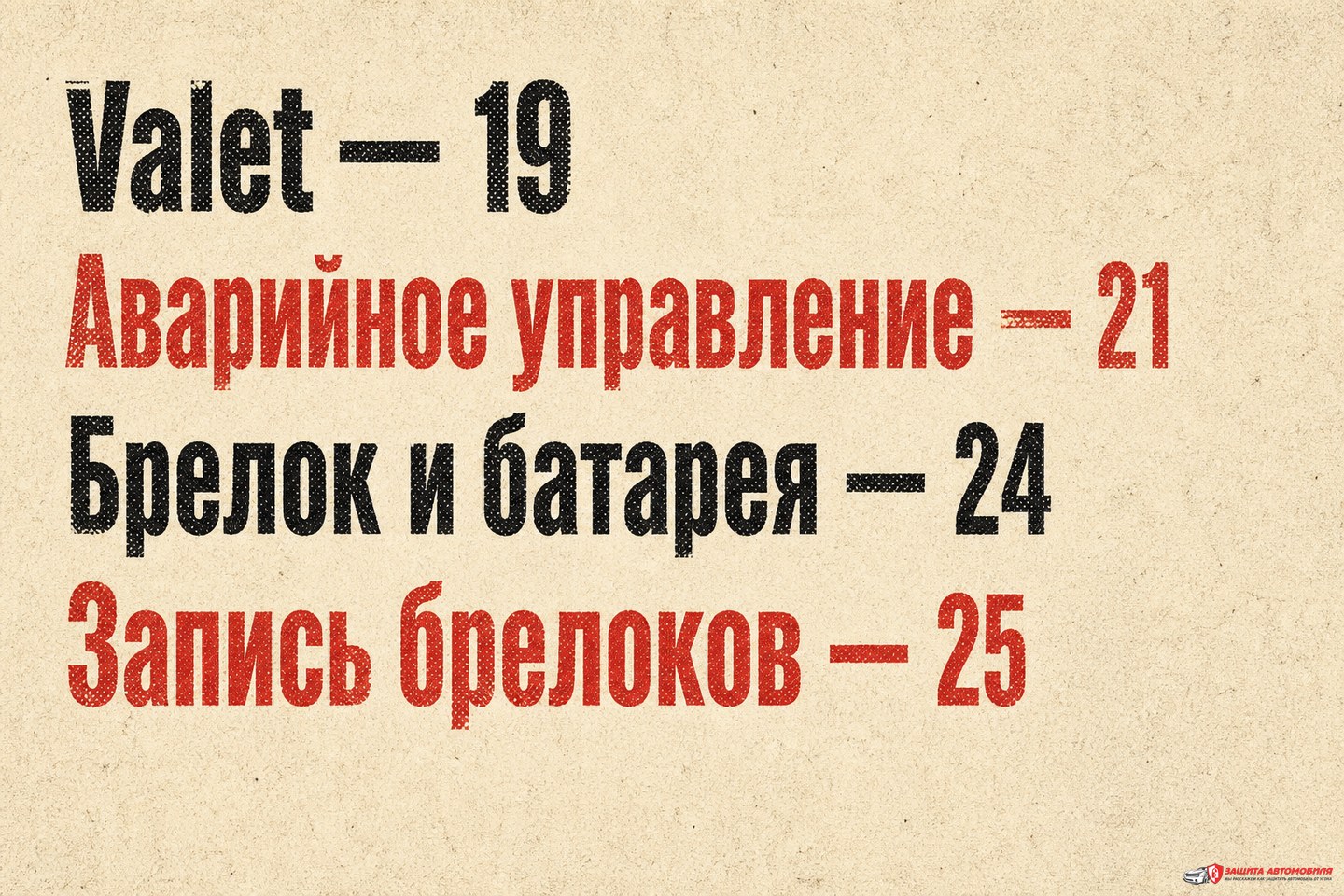

Где что находится в руководстве
| Задача | Страница PDF | Что проверить |
|---|---|---|
| Значки на дисплее | 6–7 | Какая зона или режим показаны |
| Все команды брелока | 8 | Пиктограммы кнопок и длительность нажатия |
| Постановка и снятие с охраны | 9–12 | Число сигналов и открытая зона |
| Подготовка и дистанционный запуск | 12–13 | Коробка передач, ручник, капот, Valet |
| Автозапуск по температуре и времени | 14–15 | Какой режим уже активен |
| Valet | 19 | Почему охрана и запуск недоступны |
| Аварийное управление | 21–22 | Какой вариант заранее настроен установщиком |
| Брелок и батарея | 24–25 | Элемент AAA и запись пультов |
| Пользовательское программирование | 26–32 | Точная таблица и текущая установка |
| Монтажные схемы | 33–46 | Только для квалифицированного установщика |
Базовая проверка охраны
При постановке в охрану исправная система подтверждает команду одним звуковым сигналом и одной вспышкой парковочных огней. Четыре сигнала означают не «усиленную охрану», а найденную неисправную или открытую зону — дверь, капот, багажник либо условие стояночного тормоза. Брелок показывает соответствующий значок.
Сначала закройте все зоны и повторите постановку. Если значок не исчезает, не увеличивайте чувствительность датчика удара и не меняйте таблицу программирования. Нужна проверка конкретного концевика или подключения.
При тревоге первое нажатие кнопки снятия успокаивает сирену, но оставляет систему под охраной. Второе нажатие уже снимает охрану. Эта двухшаговая логика описана на странице 12 и часто выглядит как «брелок не сработал», хотя команда была принята.

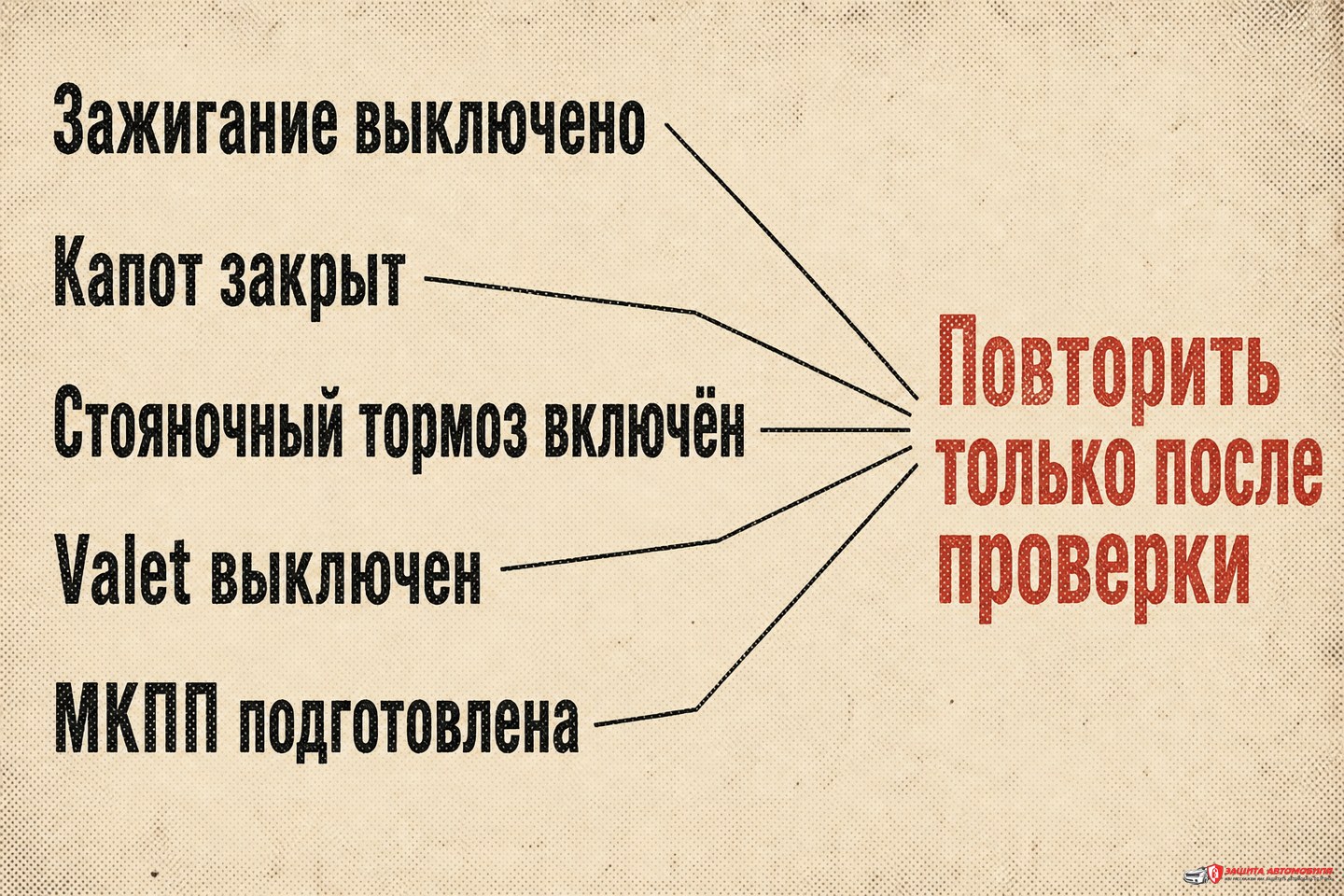

Если не работает дистанционный запуск
В Tomahawk X5 команда запуска не отменяет защитные условия. Перед повторной попыткой пройдите короткий чек-лист:
- зажигание выключено;
- капот закрыт;
- стояночный тормоз включён;
- режим Valet выключен;
- для автомобиля с механической коробкой заранее выполнена подготовка к запуску;
- рычаг передачи оставлен в безопасном положении.
Если одно условие не выполнено, повторение команды с брелока ничего не исправит. Сначала устраните причину и только затем пробуйте запуск снова.
Автомобиль с механической коробкой
На страницах 12–13 описаны два режима подготовки: безопасный и автоматический. Какой из них используется на автомобиле с механической коробкой, зависит от программирования конкретной установки. Не выбирайте вариант по памяти или по ролику для другой машины.
Безопасная граница владельца такова: нейтраль, стояночный тормоз, штатная последовательность выхода из автомобиля и наблюдаемое подтверждение системы. Если двигатель не продолжает работать в предусмотренный момент или автомобиль не переходит в охрану после закрытия двери, подготовка не завершена. Не пытайтесь обходить этот контроль.
Перемычка выбора типа коробки, сигналы контроля двигателя и силовые подключения относятся к монтажу. Их нельзя менять ради «быстрой проверки».
Как понять, что включён Valet
Valet оставляет сервисные функции, но отключает обычную охранную логику. Его значок показан в таблице индикации на странице 7, а включение и выключение разобрано на странице 19.
Если охрана или автозапуск внезапно недоступны, сначала сравните дисплей с пиктограммой Valet. Затем используйте только последовательность из руководства X5. Не путайте Valet с аварийным снятием: это разные режимы и разные разделы.
Брелок: батарея, связь и запись пультов
Основной брелок X5 питается от элемента AAA 1,5 В. Состояние батареи отображается на дисплее. Если команды стали проходить только рядом с автомобилем, первым делом замените элемент питания и проверьте контакты батарейного отсека.
Два коротких сигнала брелока без подтверждения в течение трёх секунд означают, что ответ автомобиля не получен. Это не доказывает поломку центрального блока: влияют расстояние, помехи, батарея и состояние антенны.
Запись дополнительных брелоков находится на странице 25. Перед процедурой соберите все пульты, которые должны продолжить работать, и сверяйте пиктограммы кнопок по своему PDF. Не используйте комбинацию от похожей модели.

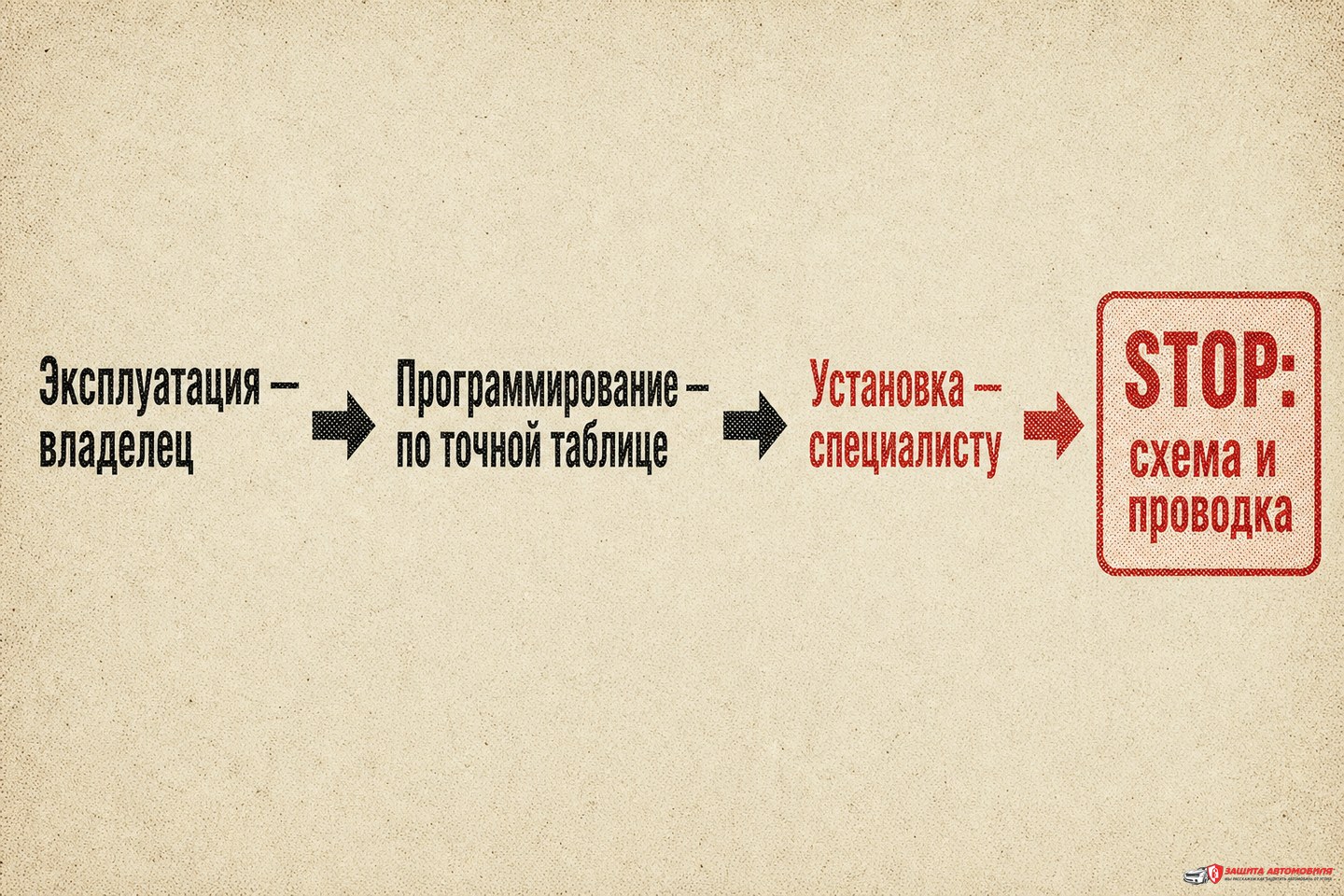

Какие разделы не трогать без карты установки
Страницы 26–32 меняют охранные функции и параметры дистанционного запуска. Страницы 33–46 содержат подключение силовых цепей, центрального замка, датчиков и блокировок. Ошибка здесь может изменить безопасность запуска или работу штатной электрики.
Остановитесь и обратитесь к установщику, если задача требует:
- менять тип коробки передач или способ контроля работающего двигателя;
- переставлять перемычку, искать скрытый центральный блок или кнопку;
- подключать блокировку, стартер, зажигание или центральный замок;
- возвращать заводские установки без записи текущих параметров;
- отключать защитное условие ради запуска.
Фраза «в таблице есть такой вариант» ещё не означает, что он подходит конкретному автомобилю. Сначала нужна карта монтажа и понимание уже подключённых цепей.
Полное руководство Tomahawk X5
Официальный документ называется Instruction Tomahawk X5 и содержит 48 страниц: пользовательские функции и монтажную часть в одном файле. Для обычной эксплуатации нужны прежде всего страницы 6–25; к программированию переходят только с записью текущих настроек.
Локальная кнопка скачивания для этого документа не публикуется. Точные страницы и контрольные точки выше проверены по официальному источнику. Если нужна монтажная часть, запросите руководство и карту конкретной установки у установщика.
Итог

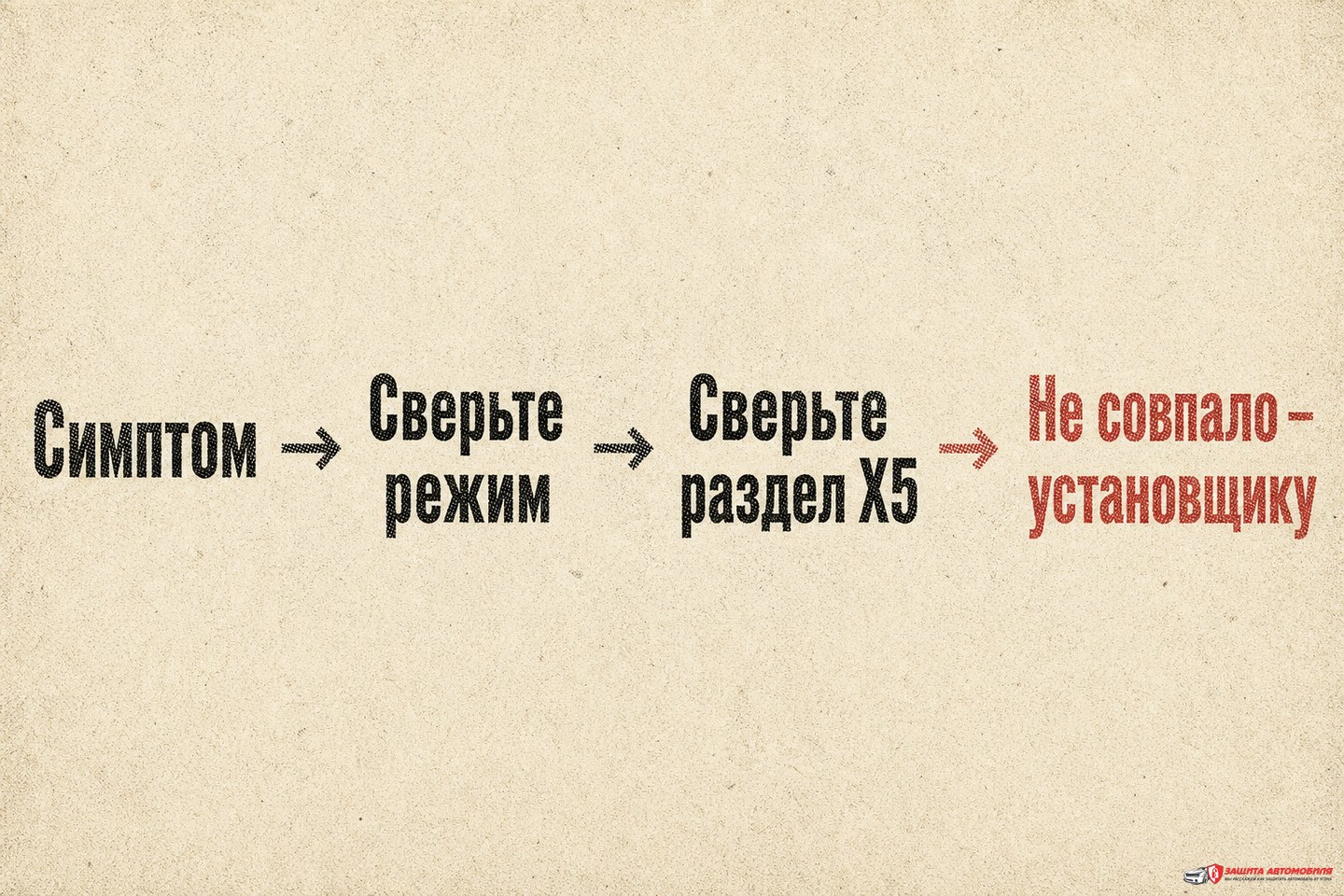

Не начинайте диагностику X5 с таблицы программирования. Сначала прочитайте значок на брелоке, проверьте закрытые зоны, Valet и условия запуска. В большинстве пользовательских ситуаций ответ находится до страницы 25. Всё, что связано с типом коробки, контролем двигателя и силовой проводкой, оставьте установщику.
