Сбои в работе автосигнализации Sheriff ZX-940 в условиях плотной городской застройки чаще всего связаны с перегруженностью радиоэфира на частоте 433,92 МГц и конструктивными особенностями приемопередатчика. Проблема проявляется в отсутствии реакции на нажатие кнопок возле торговых центров или в жилых массивах, а также в резком сокращении дистанции обратной связи до 10–15 метров. Для восстановления корректной работы системы требуется оптимизация расположения антенного модуля, проверка стабильности напряжения питания брелока и использование алгоритмов защиты от помех, заложенных в функционал системы.
Основная причина нестабильной связи Sheriff ZX-940 в городе — использование узкого радиоканала с амплитудной модуляцией, который легко «забивается» промышленными помехами, сигналами от шлагбаумов и другими охранными системами. В отличие от современных систем с частотным сканированием, Sheriff работает на фиксированной частоте, и при наличии сильного источника электромагнитного шума в радиусе 50 метров приемник просто «слепнет», переставая распознавать команды владельца.
Технические причины затухания сигнала в городской среде
В условиях мегаполиса на работу радиоканала Sheriff ZX-940 влияют несколько факторов, которые в сумме снижают эффективную дальность управления в 5–10 раз по сравнению с паспортными данными. Заявленные 600 метров на передачу команды превращаются в 30–50 метров из-за высокого уровня фонового шума.
- Электромагнитный смог. Обилие Wi-Fi роутеров, базовых станций сотовой связи и мощных радиорелейных линий создает фон, на котором слабый сигнал брелока мощностью менее 10 мВт становится неразличимым для базового блока.
- Эффект многолучевого распространения. Радиоволны отражаются от металлических конструкций, бетонных стен и кузовов соседних автомобилей. Это приводит к возникновению «мертвых зон» — участков, где прямой и отраженный сигналы приходят в противофазе и гасят друг друга.
- Захламление частоты 433 МГц. На этой же частоте работают дешевые системы автоматики ворот, рации LPD-диапазона и датчики давления в шинах. Если рядом находится неисправный передатчик, постоянно транслирующий несущую частоту, он полностью блокирует работу сигнализации.
- Старение кварцевого резонатора. Со временем частота передатчика в брелоке может «уплыть» на несколько килогерц из-за температурных перепадов или механических ударов. В результате приемник в машине перестает видеть сигнал, так как он выходит за пределы полосы пропускания фильтра.
Оптимизация расположения антенного модуля
Многие проблемы со связью вызваны неправильной установкой приемопередающей антенны. В Sheriff ZX-940 антенна представляет собой выносной модуль, который крайне чувствителен к близости металлических поверхностей.
- Проверьте расстояние до кузовных деталей. Антенный блок должен быть удален от стоек лобового стекла и крыши минимум на 5 сантиметров. Если антенна наклеена вплотную к металлу, кузов выступает в роли экрана, поглощающего до 70% мощности сигнала.
- Оцените влияние атермального остекления. Если на лобовом стекле есть металлизированное напыление или нити обогрева, они создают непреодолимый барьер для радиоволн. В таком случае модуль необходимо перенести в зону, свободную от напыления (обычно это зона с «шелкографией» за зеркалом заднего вида).
- Положение антенны. Штырь антенны должен располагаться вертикально. Поскольку большинство помех в городе имеют вертикальную поляризацию, такое положение обеспечивает наилучшее соотношение сигнал/шум.
- Проверка кабеля. Убедитесь, что шлейф от основного блока к антенне не проложен параллельно со штатными жгутами электропроводки автомобиля, которые могут наводить помехи при работе генератора или катушек зажигания.
В практике часто встречается ситуация, когда дальность падает из-за окисления контактов в разъеме антенного модуля. Достаточно 3–4 раза вынуть и вставить пятипиновый разъем, чтобы снять слой оксида. Если это не помогло, попробуйте прогреть паяльником места пайки коаксиального провода внутри самого модуля — от вибрации там часто образуются микротрещины.
Диагностика и обслуживание основного брелока
Брелок с обратной связью является активным приемопередатчиком, стабильность работы которого напрямую зависит от качества питания. Sheriff ZX-940 потребляет значительный ток в момент передачи команды (до 100 мА), что предъявляет жесткие требования к элементу питания.
Типичные ошибки при эксплуатации пульта
- Использование солевых батареек. Дешевые батарейки (Heavy Duty) имеют высокое внутреннее сопротивление. При нажатии на кнопку напряжение проседает с 1,5 В до 1,1 В, чего недостаточно для запуска мощного импульса. Необходимо использовать только щелочные (Alkaline) элементы питания известных брендов.
- Загрязнение кнопок. Микрочастицы пыли и влаги проникают под корпус, создавая паразитное сопротивление на контактах кнопок. Это приводит к «зависанию» процессора брелока или ложным срабатываниям, из-за которых батарея разряжается за неделю.
- Нарушение геометрии контактов батарейного отсека. Пружинные контакты со временем ослабевают, и при вибрации питание кратковременно прерывается. Это сбрасывает настройки синхронизации кода.

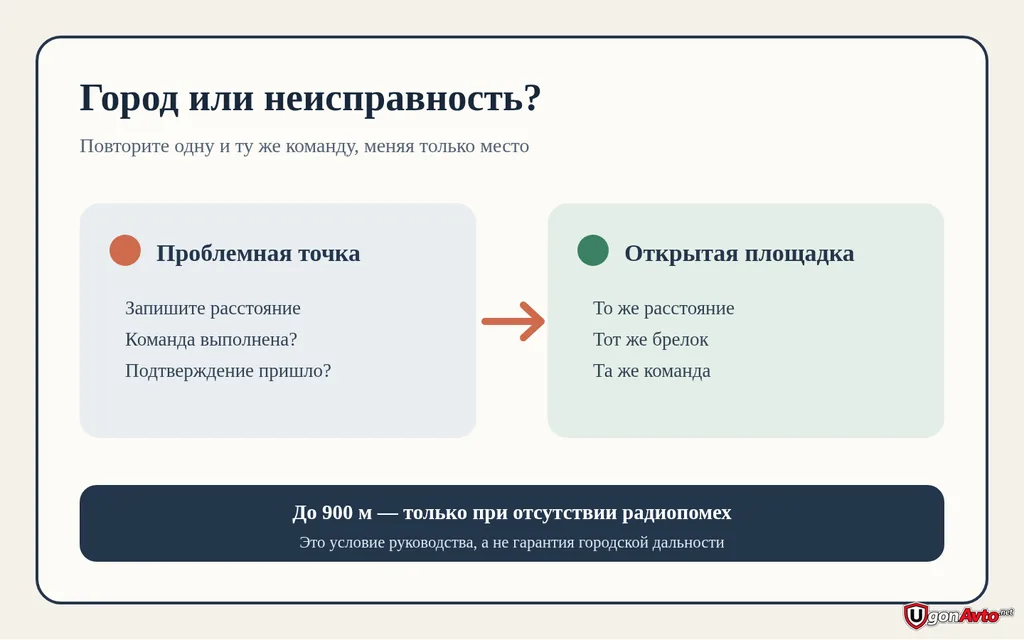

Если брелок перестал открывать машину в конкретном месте, попробуйте поднести его вплотную к месту установки антенного модуля. Если связь восстановилась — проблема в помехах или слабой батарейке. Если реакции нет совсем — произошла рассинхронизация динамического кода (Keeloq).
Инструкция по повторной привязке брелока
Если сбои связи стали регулярными, рекомендуется выполнить процедуру перепрограммирования кодов брелоков в памяти системы. Это позволяет «обнулить» счетчик динамического кода и восстановить синхронизацию между передатчиком и приемником.
- Снимите систему с охраны, сядьте в автомобиль и закройте все двери.
- Включите зажигание (двигатель не заводить).
- В течение 5 секунд трижды нажмите кнопку Valet. Вы услышите один короткий сигнал сирены, подтверждающий вход в режим программирования.
- Нажмите и удерживайте первую кнопку на первом брелоке, пока не прозвучит длинный сигнал сирены. Это означает, что код записан.
- Повторите процедуру для всех имеющихся брелоков (всего до 4 штук). Важно прописывать все пульты в одном цикле, так как при входе в режим программирования старые коды стираются.
- Выключите зажигание для выхода из режима.
После записи кодов проверьте работоспособность системы. Если после переобучения дальность не увеличилась, проблема может заключаться в деградации выходного каскада (транзистора) в самом брелоке. Это часто случается после падения пульта на твердую поверхность.
Аварийное управление при сильных радиопомехах
В зонах с экстремальным уровнем помех (возле аэропортов, телецентров или спецобъектов) радиоканал может быть заблокирован полностью. В такой ситуации Sheriff ZX-940 не будет реагировать даже на новый брелок с новой батарейкой.
Для таких случаев предусмотрен алгоритм снятия с охраны без использования радиоканала. Для этого необходимо знать, где установлена кнопка Valet и какой секретный код (PIN) установлен в системе. По умолчанию в Sheriff ZX-940 используется однозначный код, соответствующий количеству нажатий на кнопку.
- Откройте дверь ключом. Начнет работать сирена.
- Включите зажигание.
- В течение 10 секунд нажмите кнопку Valet количество раз, соответствующее вашему секретному коду (заводская установка — 3 раза).
- Выключите зажигание. Сирена умолкнет, блокировки двигателя будут сняты.
Чтобы избежать подобных ситуаций в будущем, можно активировать функцию «Автоматическое переподтверждение связи». Однако стоит учитывать, что в Sheriff ZX-940 эта функция сильно увеличивает энергопотребление базового блока, что может разрядить аккумулятор автомобиля при длительной стоянке более двух недель.
Проверка исправности приемопередатчика
Если вышеописанные меры не помогают, необходимо проверить исправность антенного модуля с помощью мультиметра. На разъеме антенны при включенном зажигании должно присутствовать напряжение 5 В относительно черного провода (земли). Если напряжение ниже 4,5 В, проблема кроется в цепях питания центрального блока сигнализации, что часто вызвано подгоранием дорожек на плате или выходом из строя электролитического конденсатора в цепи фильтрации питания. В этом случае требуется демонтаж блока и его ремонт в условиях сервисного центра.
