CAN-шина в автомобиле является общей сетью обмена данными между электронными блоками. Это не отдельный датчик и не коробка, которая сама добавляет машине новые функции. Для сигнализации CAN служит каналом: через него она может получать поддержанные статусы автомобиля и передавать разрешённые команды.
Главное слово здесь: поддержанные. Надпись CAN на охранном комплексе ещё не означает, что на любой машине будут доступны закрытие замков, контроль всех дверей, управление штатной охраной и автозапуск. Набор функций проверяют по точной марке, модели, году, комплектации и типу штатного запуска.
CAN является общей сетью. Сигнализация использует только функции, которые поддерживает профиль точного автомобиля.
CAN-шина простыми словами
Представьте общий разговор электронных блоков. Один блок передаёт в сеть сообщение о своём состоянии, остальные получают кадр и используют его, если он им нужен. Отдельную линию от каждого блока к каждому потребителю тянуть не требуется.
У высокоскоростной CAN есть две линии, CAN_H и CAN_L. Электроника распознаёт данные по разности сигналов между ними. Из этого физического принципа нельзя получить универсальную распиновку, цвет провода или безопасную точку подключения.
Охранная система становится ещё одним участником обмена. Она не заменяет штатные блоки, а работает с тем набором данных и команд, который предусмотрен цифровым профилем конкретного автомобиля.
Что сигнализация может получать через CAN
В карточке совместимости могут быть указаны две группы возможностей.
| Что делает охранная система | Примеры | Что обязательно проверить |
|---|---|---|
| Читает состояния | двери, капот, багажник, зажигание, педаль тормоза, стояночный тормоз | Какие статусы доступны на точном году и комплектации |
| Передаёт команды | центральный замок, световая сигнализация, штатная охрана, отдельные функции комфорта | Какая команда прямо указана в карте автомобиля |
Это примеры, а не обещание полного набора. В официальной таблице StarLine CAN 6.2 функции различаются даже между автомобилями одного периода. Для одних сочетаний марки, модели и года добавлено управление центральным замком, для других перечислены иные статусы или команды.
Фраза установщика подключим по CAN неполна. Полезный ответ выглядит иначе: для вашей машины система читает такие-то состояния, выполняет такие-то команды, а оставшиеся задачи решаются отдельно.
Почему цифровое подключение не всегда заменяет аналоговое
CAN может сократить число отдельных подключений к штатным цепям и упростить обмен данными. Но цифровой профиль не обязан содержать все функции конкретной установки.
Возможны три ситуации:
- Нужный статус и команда есть в карте точного автомобиля. Их согласуют как цифровые функции.
- Часть задач поддерживается по CAN, часть отсутствует. Для отсутствующих задач установщик выбирает отдельное допустимое решение по документации автомобиля и комплекса.
- Подходящего цифрового профиля нет или он не совпадает с комплектацией. Тогда надпись CAN на коробке ничего не исправляет.
Общая статья не может назвать правильный способ подключения отсутствующей функции. Это определяется по карте монтажа точного кузова и версии оборудования. Универсальная схема здесь была бы не помощью, а источником ошибки.
Подробное сравнение этих двух подходов вынесено в отдельный материал: установка по аналогу или по CAN-шине.
Что означают CAN, 2CAN, LIN и CAN FD
Эти обозначения описывают интерфейсную часть охранного комплекса, но не готовый список функций. В официальном каталоге StarLine одновременно представлены CAN, 2CAN, CAN+LIN, 2CAN+2LIN и 2CAN+2LIN+FD. Количество интерфейсов в названии не отвечает на вопрос, будет ли работать нужная функция на вашей машине. Ответ даёт карточка совместимости.
Что проверить до установки
Соберите данные до выбора карты и оплаты работ:
- Марка, модель, год и кузов автомобиля.
- Комплектация, двигатель и коробка передач.
- Обычный ключ или кнопка запуска.
- Точная модель и поколение охранного комплекса.
- Версия цифрового профиля или библиотеки, которую будет использовать установщик.
- Перечень статусов, которые система должна читать.
- Перечень команд, которые система должна выполнять.
- Отдельный список задач, которых нет в цифровой карте.

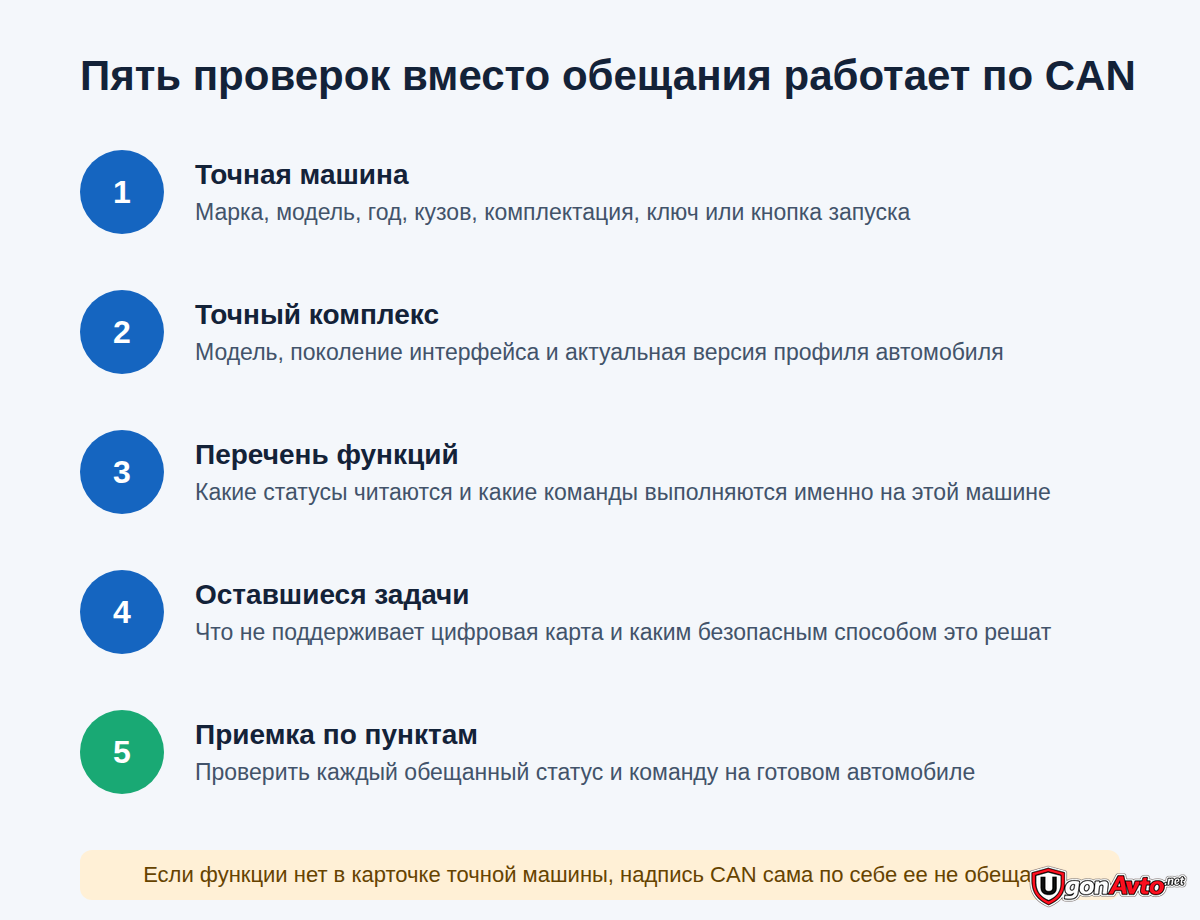

Точная машина, точный комплекс, перечень функций, оставшиеся задачи и приемка по пунктам.
Попросите зафиксировать результат письменно. Подходит по CAN не является результатом. Результат выглядит так: система видит открытие каждой заявленной зоны, управляет согласованными замками, корректно взаимодействует со штатной охраной и не нарушает обычное поведение автомобиля.
Если установщик показывает карту похожей машины другого года или кузова, остановитесь. Внешне одинаковые автомобили могут различаться электронными блоками, прошивками и набором доступных команд.
Как принять автомобиль после монтажа
Проверяйте функции по одной, в присутствии установщика.
- Откройте по очереди каждую согласованную зону и проверьте, что система видит её состояние.
- Поставьте и снимите автомобиль с охраны всеми согласованными способами.
- Проверьте центральный замок и штатную охрану в тех сценариях, которые записаны в заказе.
- Если согласованы сервисные команды, проверьте каждую отдельно.
- Закройте автомобиль и убедитесь, что спустя обычное для машины время не появляются самопроизвольные пробуждения, ошибки или заметный разряд аккумулятора.
Последний пункт не означает, что владелец должен измерять сигналы на проводах. Если после установки автомобиль не переходит в нормальный покой, появляются ошибки блоков или аккумулятор разряжается быстрее обычного, запишите время и симптомы и вернитесь к установщику. Для автомобилей BMW эта узкая проблема разобрана отдельно: почему CAN-шина не засыпает после установки охраны.
Чего не делать
Не ищите универсальные цвета CAN_H и CAN_L, одну точку для всех автомобилей или распиновку похожего года. Не подавайте напряжение на линии и не меняйте монтажные настройки ради проверки. Общий принцип сети помогает задать правильные вопросы, но не заменяет документ для точной машины.
Если нужной функции нет в карточке совместимости, надпись CAN сама по себе её не обещает. Сначала согласуйте результат, затем способ реализации и только после этого принимайте работу по пунктам.
Комментарий автора
При разборе этой темы легко уйти либо в учебник по протоколу, либо в обещание простого цифрового подключения. Владельцу полезнее другое: понять границу между интерфейсом и функцией. CAN объясняет, как блоки обмениваются данными, но перечень возможностей всегда возвращает нас к точной машине, версии профиля и проверке результата после монтажа.
