В StarLine E90 брелоки записываются одним общим сеансом. Система удаляет прежний список, поэтому до начала соберите все пульты, которые должны остаться рабочими. Снимите автомобиль с охраны, семь раз нажмите сервисную кнопку, включите зажигание и после семи сигналов сирены по очереди нажмите на каждом брелоке кнопки 1 и 2. Между пультами должно пройти не больше пяти секунд.
Этот порядок взят из руководства для StarLine E90, E90 GSM, E91 и E91 GSM 2CAN с программным обеспечением FN24-N2 и выше. Для E90 других редакций и внешне похожих A91, A93 или E91 без подтвержденной версии порядок нельзя переносить автоматически.
Что подготовить до первого нажатия
- Снимите автомобиль с охраны.
- Соберите все исправные брелоки, которые хотите сохранить. Память рассчитана максимум на четыре пульта.
- Поставьте в каждый брелок исправный элемент питания.
- Уточните расположение сервисной кнопки по документам установщика. Не ищите скрытую кнопку, разбирая проводку по случайным фотографиям из сети.
- Сверьте семейство системы и границу ПО по документам на установленный комплект.
Если одного рабочего пульта сейчас нет, лучше отложить процедуру. После записи нового списка забытый брелок перестанет управлять системой.

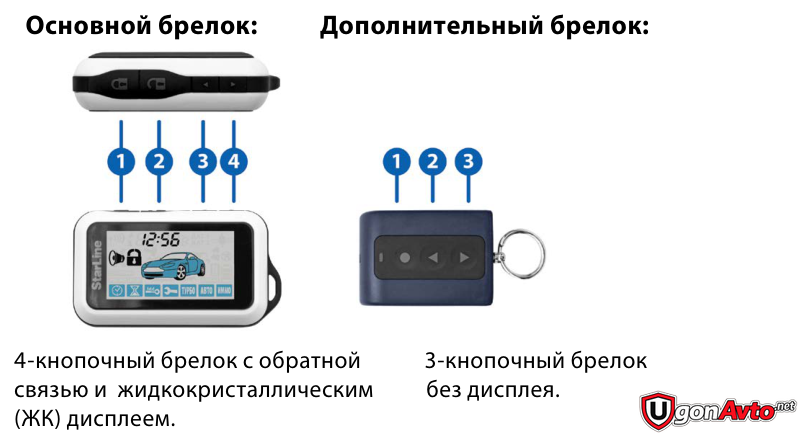

Точный фрагмент страницы 18 руководства. У обоих типов брелока для записи используются кнопки 1 и 2.
Как прописать все брелоки StarLine E90
Шаг 1. При выключенном зажигании семь раз нажмите сервисную кнопку.
Шаг 2. Включите зажигание. Двигатель запускать не нужно. Система должна ответить семью сигналами сирены. Нет семи сигналов: режим записи не открылся, к нажатию кнопок брелока не переходите.
Шаг 3. Коротко и одновременно нажмите кнопки 1 и 2 первого брелока. Один сигнал сирены подтверждает запись первого пульта.
Шаг 4. Тем же сочетанием запишите второй, третий и четвертый брелоки. После каждого пульта сирена подает число сигналов, соответствующее его номеру. Пауза между записями должна быть не больше пяти секунд.
Шаг 5. Выключите зажигание. Три вспышки световых сигналов подтверждают выход из режима записи.

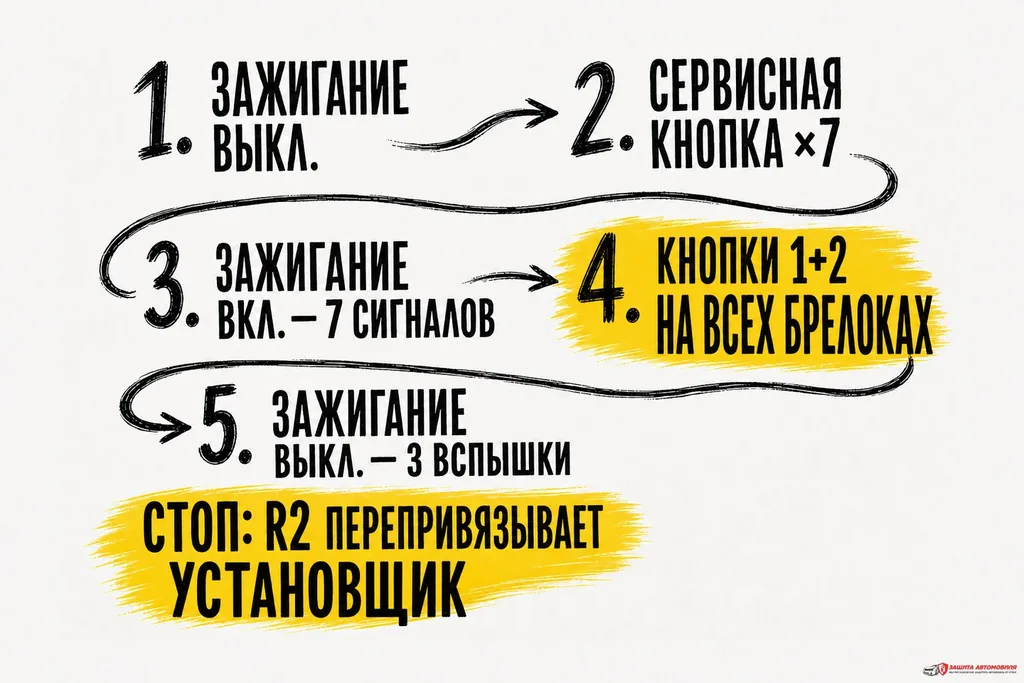

Схема собрана по страницам 86 и 87 руководства. Для каждого действия указаны подтверждение и момент, когда попытку нужно остановить.

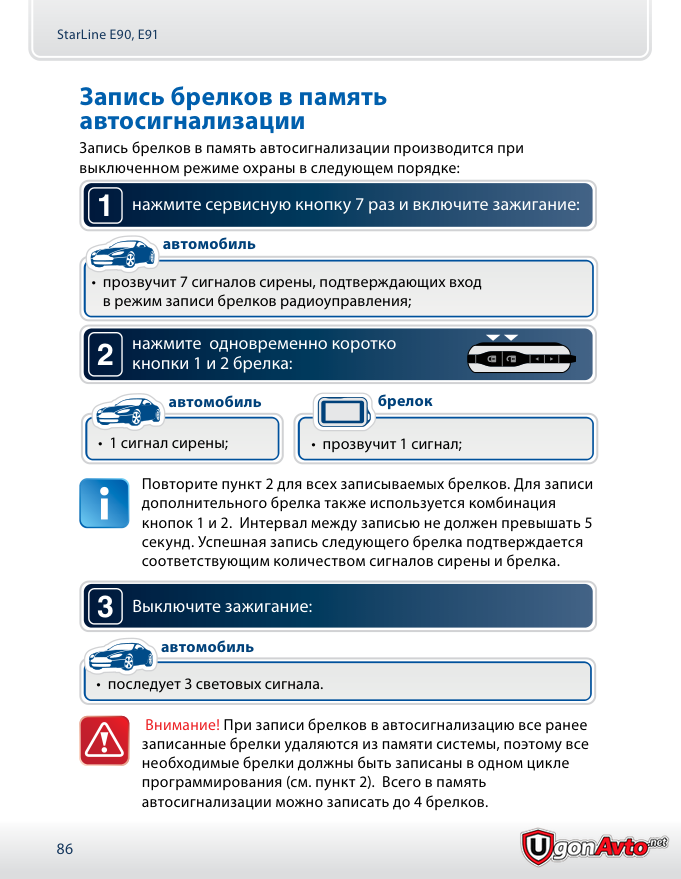

Страница 86 полного руководства. На ней видны семь нажатий сервисной кнопки, сочетание кнопок 1 и 2, предел в четыре брелока и пятисекундный интервал.
Как понять, что запись прошла успешно
Проверяйте пульты после выхода из режима, а не между шагами. По очереди поставьте систему на охрану и снимите с охраны каждым брелоком. Рабочим считается только тот пульт, на команду которого автомобиль отвечает штатным подтверждением.
Если новый пульт работает, а прежний нет, сначала вспомните, был ли прежний пульт записан в этом же сеансе. Это штатное следствие обновления списка, а не доказательство поломки старого брелока. Повторите процедуру с полным комплектом.
Если система не принимает брелок
После включения зажигания нет семи сигналов
Остановитесь. Проверьте, что охрана снята, сервисная кнопка нажата ровно семь раз до включения зажигания и модель подтверждена. Если кнопка не реагирует, дальше нужен установщик: статья не заменяет проверку самой кнопки и ее подключения.
После кнопок 1 и 2 нет подтверждения
Не считайте пульт записанным. Проверьте батарейку, совместимость брелока и одновременность короткого нажатия. Затем выйдите из режима и начните общий сеанс заново со всеми пультами.
Не успели за пять секунд
Руководство задает предел: между записью соседних брелоков должно пройти не больше пяти секунд. Если пауза оказалась длиннее, не считайте следующий пульт записанным. Соберите пульты рядом и повторите всю последовательность. Не пытайтесь продолжить с середины.
После записи перестала работать блокировка двигателя
В руководстве есть отдельное предупреждение для комплекта с радиореле R2: после программирования брелоков это реле требуется снова привязать к основному блоку. Самостоятельно переходить к этой операции без точной схемы комплекта не следует. Обратитесь к установщику и сообщите, что проблема возникла сразу после записи пультов.

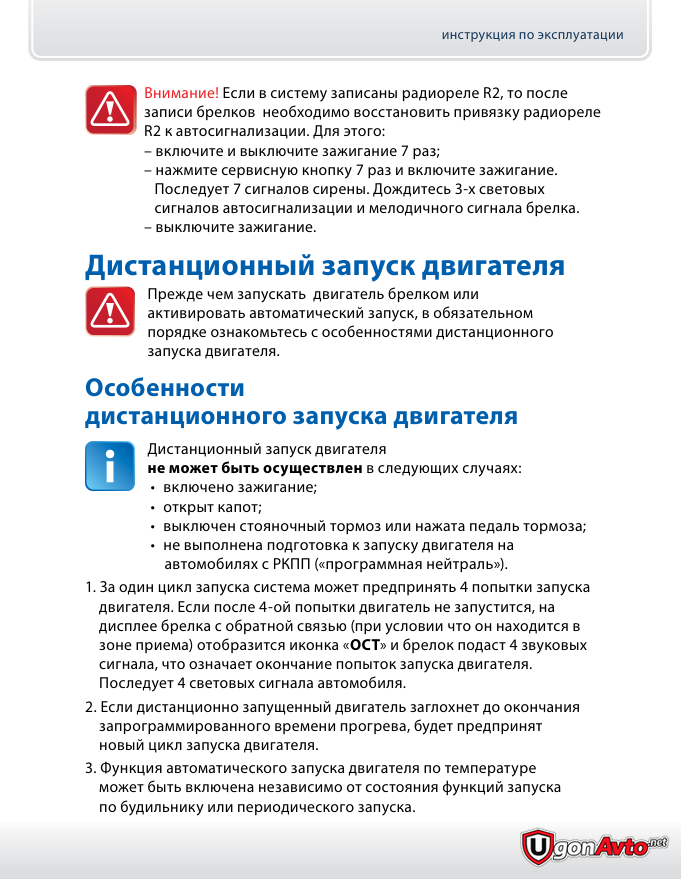

Продолжение раздела на странице 87. Предупреждение относится только к системе, в которой установлено радиореле R2.
Короткая памятка
Соберите до четырех пультов, снимите охрану, нажмите сервисную кнопку семь раз, включите зажигание и дождитесь семи сигналов. На каждом пульте коротко нажмите 1 и 2, не выходя за пятисекундный интервал. Затем выключите зажигание, дождитесь трех вспышек и отдельно проверьте каждый пульт.
Если модель, редакция системы или наличие R2 неизвестны, безопасный следующий шаг состоит не в переборе похожих инструкций, а в сверке документов установщика.
Полное руководство
Скачать полную инструкцию StarLine E90 и E91 2CAN
На нашем домене хранится неизмененный 116-страничный PDF с официального сервера поддержки StarLine. Перед загрузкой защищенная страница выдерживает десятисекундную паузу. На первой странице обязательно сверьте семейство E90 или E91 2CAN и границу программного обеспечения FN24-N2 и выше.
