Два года назад я установил охранную систему Scher-Khan LOGICAR 4 на свой подержанный седан с механической коробкой передач, чтобы решить проблему ледяного салона по утрам и получить стабильную обратную связь. За двадцать четыре месяца сигнализация пережила суровые зимние заморозки до -34°C, летний зной под +38°C и ежедневную парковку в условиях экстремальных радиопомех возле крупных торговых центров. В этом материале собраны точные замеры дальности работы, реальные показатели энергопотребления, пошаговый алгоритм настройки автозапуска и разбор аппаратных проблем, с которыми приходится сталкиваться при длительной эксплуатации.
Scher-Khan LOGICAR 4 — это бюджетная двухсторонняя автосигнализация с интегрированным модулем автоматического запуска двигателя по таймеру, температуре салона или падению напряжения бортовой сети ниже 11.5 В. Система работает на динамическом алгоритме кодирования Magic Code Pro 3 на частоте 433.92 МГц, обеспечивая реальную дальность управления в плотной городской застройке до 250–300 метров и дальность приема оповещений до 600 метров. Она полностью закрывает базовые потребности в комфорте и мониторинге состояния автомобиля, но требует точной аналоговой настройки и периодической профилактики концевых выключателей.
Реальный радиус действия обратной связи в городских условиях
Производитель заявляет дальность приема сигналов управления до 500 метров, а получения оповещений — до 1500 метров. На практике, в условиях плотной многоэтажной застройки спального района с большим количеством железобетонных стен и десятками других автомобилей, эти цифры снижаются примерно в три-четыре раза. Стабильный запуск двигателя с брелока происходит на расстоянии до 250–300 метров, если окна квартиры выходят во двор, где припаркован автомобиль. Если машина стоит за углом кирпичного дома или закрыта металлическим ангаром, связь теряется уже на дистанции 120–150 метров.
Система работает на стандартной частоте 433.92 МГц с кодированием Magic Code Pro 3. В крупных мегаполисах эта частота сильно забита радиопомехами от автоматических шлагбаумов, строительных кранов и дешевых радиостанций. Из-за этого периодически возникает задержка отклика на нажатие кнопок: нажимаешь кнопку снятия с охраны, а машина реагирует только через 2–3 секунды или со второго нажатия. Питается брелок от одного элемента формата AAA. Емкости стандартной щелочной батарейки хватает ровно на 2.5–3 месяца активного использования, после чего индикатор на ЖК-дисплее начинает мигать, а дальность передачи резко падает до 50 метров.
Настройка автозапуска по температуре и таймеру
Функция автоматического запуска — это главный плюс данной модели, ради которого она и приобретается. Система позволяет запускать двигатель по таймеру (каждые 2, 4, 8 или 24 часа), по падению напряжения бортовой сети ниже 11.5 В или по датчику температуры в салоне. Температурный датчик встроен в процессорный блок сигнализации, который обычно монтируют под приборной панелью, поэтому его показания могут отличаться от реальной температуры охлаждающей жидкости двигателя на 5–7 градусов в большую сторону.

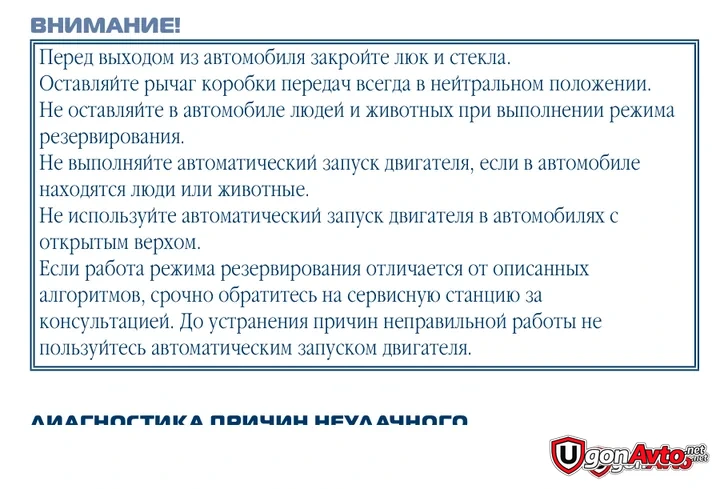

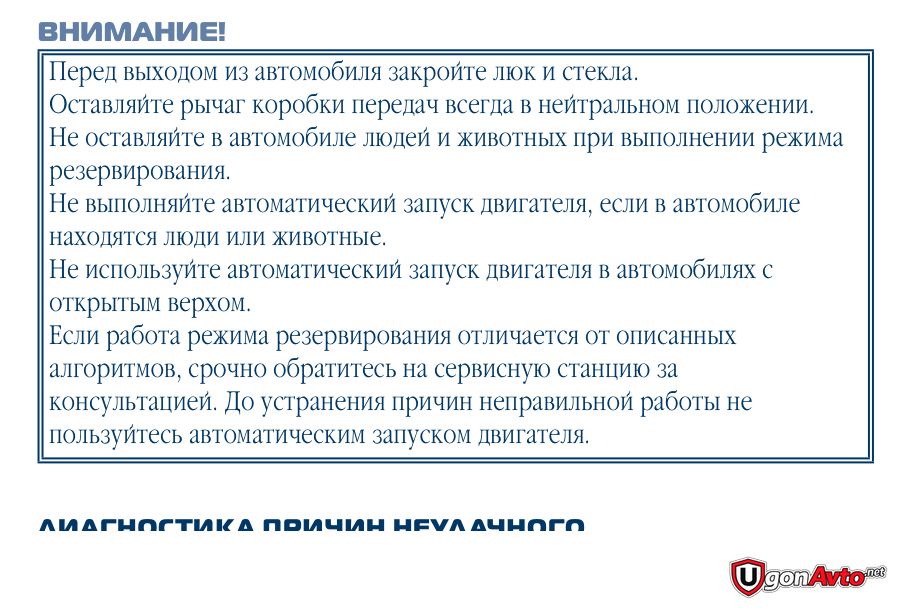

Для корректной работы автоматического запуска на автомобилях с механической коробкой передач обязательным условием является выполнение процедуры «логической нейтрали». Это исключает случайный запуск двигателя на включенной передаче. Процедура выполняется по следующей схеме:
- При работающем двигателе затяните стояночный тормоз до упора.
- Выньте ключ из замка зажигания — двигатель при этом должен продолжать работать.
- Выйдите из машины, закройте все двери, капот и багажник.
- Нажмите кнопку I на брелоке. Двигатель заглохнет, замки дверей закроются, система перейдет в режим охраны и будет готова к последующему автозапуску.

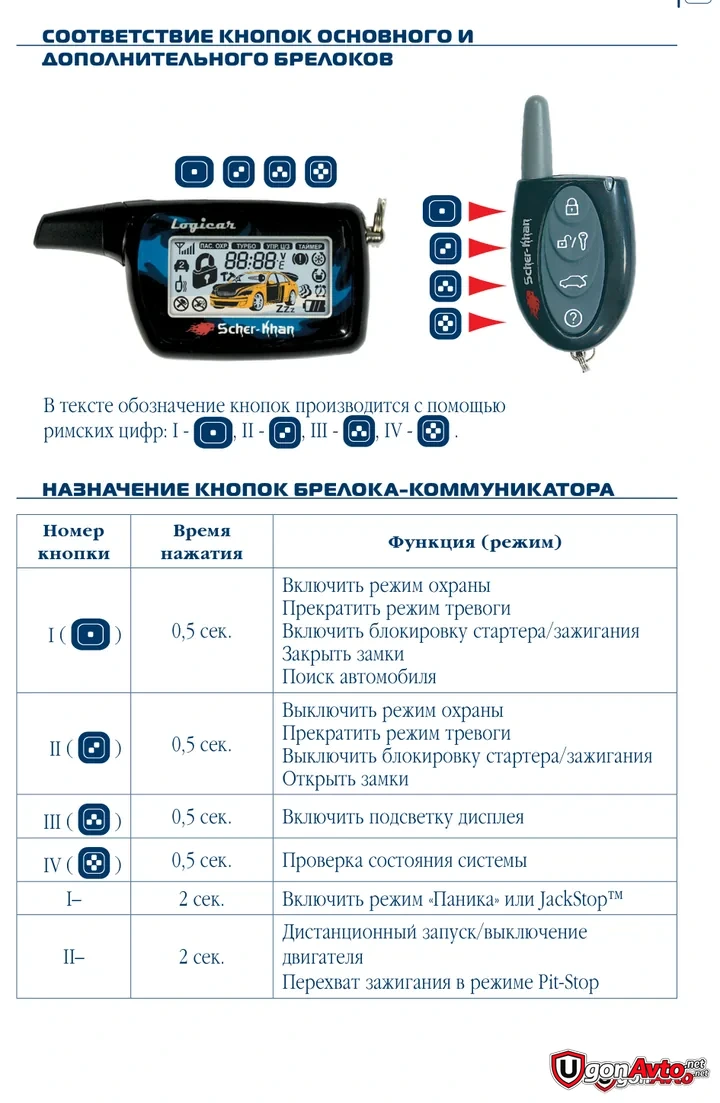

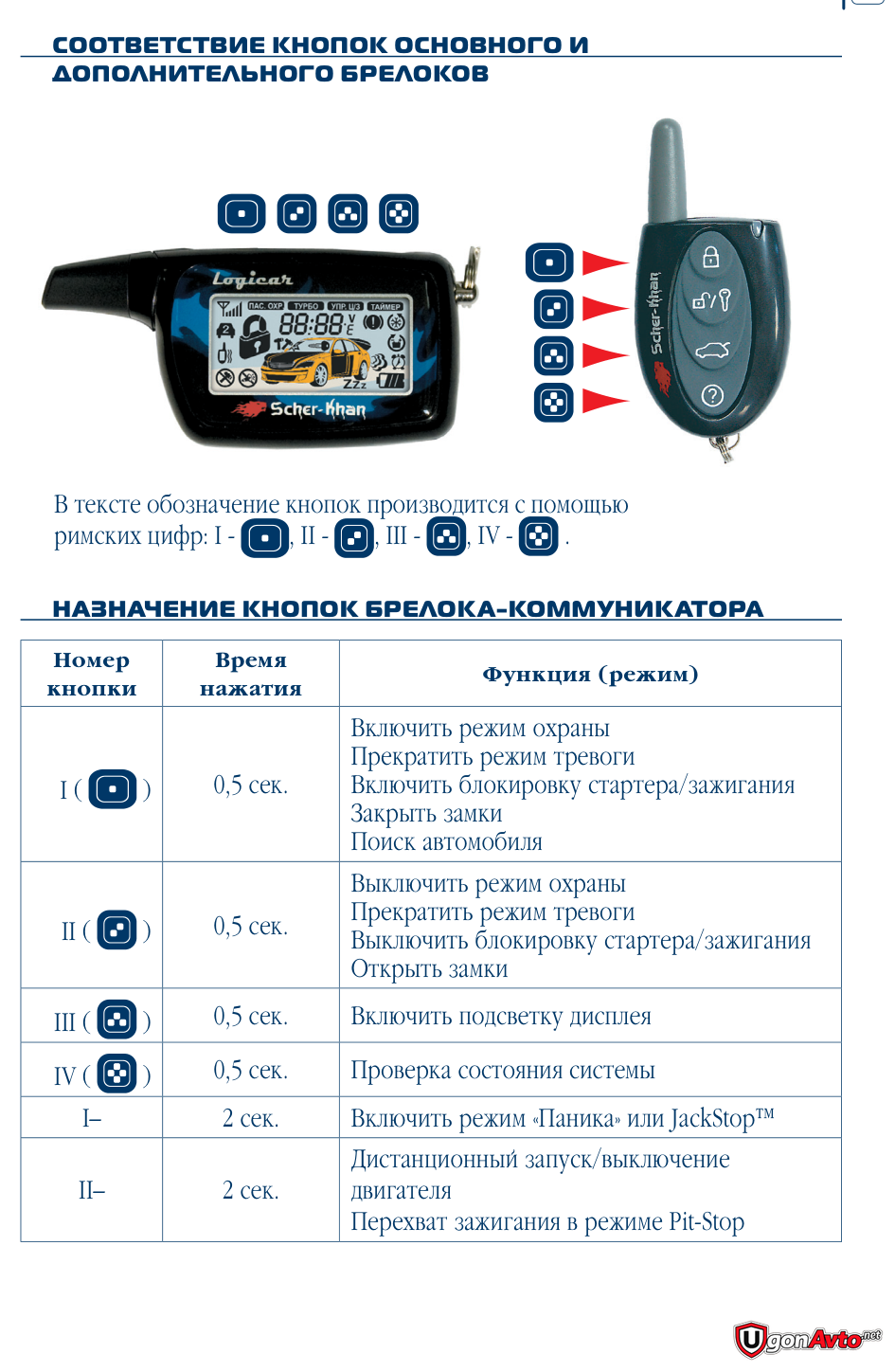

Чтобы активировать автоматический запуск по температуре (например, при достижении -15°C или -25°C), необходимо войти в меню программирования функций. Для этого используются кнопки I и II брелока. Время работы стартера при первой прокрутке по умолчанию составляет 0.8 секунды. Если этого недостаточно для уверенного пуска в мороз, это значение рекомендуется увеличить через программируемое меню до 1.2 или 2.0 секунд, чтобы не перегружать аккумулятор короткими безрезультатными попытками.
Проводка, подключение и аппаратная надежность
Силовой блок сигнализации коммутирует токи до 30–40 А в цепях зажигания и стартера. При самостоятельной установке или контроле работы установщиков важно обратить внимание на сечение силовых проводов. Красный провод питания должен подключаться через предохранитель номиналом 30 А непосредственно к плюсовой клемме аккумулятора или к силовому проводу замка зажигания. Зеленый провод отвечает за цепь аксессуаров (печка, кондиционер), желтый — за стартер, а синий — за зажигание 1.
Контроль работы запущенного двигателя лучше всего реализовывать по сигналу тахометра, подключив тонкий серо-черный провод к форсунке или к проводу датчика положения коленвала. Контроль по напряжению бортовой сети или по лампе давления масла часто дает сбои в сильные морозы: масло густеет, лампа гаснет раньше времени, и сигнализация считает, что мотор запустился, хотя стартер едва провернул коленвал.
Типичные сбои и ошибки при эксплуатации Logicar 4
За два года жесткого теста выявились три основные проблемы, которые могут парализовать работу охранного комплекса:
- Ошибка «Fail» на дисплее брелока при попытке автозапуска. Чаще всего связана с тем, что обходчик иммобилайзера не успевает считать чип-ключ. Это происходит из-за смещения петли антенны обходчика на замке зажигания или из-за просадки напряжения батарейки внутри самого ключа-транспондера.
- Ложные срабатывания датчика удара в сырую погоду. Датчик чувствительности крепится на двусторонний скотч к кузову или пластику панели. При резких перепадах температур пластик деформируется, создавая микровибрации, которые датчик воспринимает как удар. Проблема решается снижением чувствительности по обеим зонам с помощью регулировочных винтов на самом датчике.
- Отказ концевых выключателей дверей и капота. Сигнализация использует аналоговое подключение к концевикам. В зимний период штатные резиновые пыльники концевиков дубеют, внутрь попадает влага, контакты окисляются. В результате система либо «не видит» открытие двери и автоматически запирает машину обратно через 30 секунд, либо выдает тревогу из-за якобы открытого капота.
Профессиональный лайфхак из гаражной практики: если при попытке автозапуска стартер крутит, но машина не заводится, а на панели приборов моргает индикатор в виде ключа — дело в ключе-обходчике. Чтобы не тратить деньги на покупку дорогого модуля обхода иммобилайзера, можно намотать 5–6 витков тонкого медного провода в лаковой изоляции вокруг штатного замка зажигания и столько же витков вокруг чипа, извлеченного из запасного ключа. Соедините эти две катушки через обычное пятиконтактное реле, которое будет замыкать цепь только в момент подачи сигнала на запуск двигателя от блока сигнализации. Это надежнее любого покупного китайского обходчика.
Энергопотребление системы и влияние на аккумуляторную батарею
В режиме охраны с включенным приемопередатчиком и активным датчиком удара Scher-Khan LOGICAR 4 потребляет около 22–28 мА. Это хороший показатель, который укладывается в заводские стандарты большинства автопроизводителей (допустимый общий ток утечки автомобиля вместе со штатным оборудованием не должен превышать 50–60 мА). Полностью исправный и заряженный аккумулятор емкостью 60 Ач может выдержать до двух месяцев простоя автомобиля без риска глубокого разряда.
Однако ситуация резко меняется, если при установке была допущена классическая ошибка — неправильное подключение реле блокировки стартера или цепей зажигания. Если реле подключено по нормально-замкнутой схеме и постоянно находится под напряжением в режиме охраны, ток потребления возрастает до 120–150 мА. В таком режиме аккумулятор разрядится «в ноль» всего за 10–12 дней стоянки на морозе. При падении напряжения ниже 10.5 В процессорный блок сигнализации может сбросить пользовательские настройки на заводские, после чего придется заново прописывать брелоки и настраивать параметры автозапуска.
