Недавно мой верный брелок StarLine A93 пережил жесткое падение на бетон, после чего на экране расплылось огромное черное пятно, скрывшее половину нужных иконок. Покупать новый оригинальный брелок за несколько тысяч рублей задушила жаба, поэтому я решил заказать копеечный дисплей и перепаять его самостоятельно. В этом материале поделюсь своим реальным опытом такого ремонта, расскажу про подводные камни с выбором запчастей и объясню, как не убить плату обычным бытовым паяльником.
Как я докатился до ремонта брелка своими руками

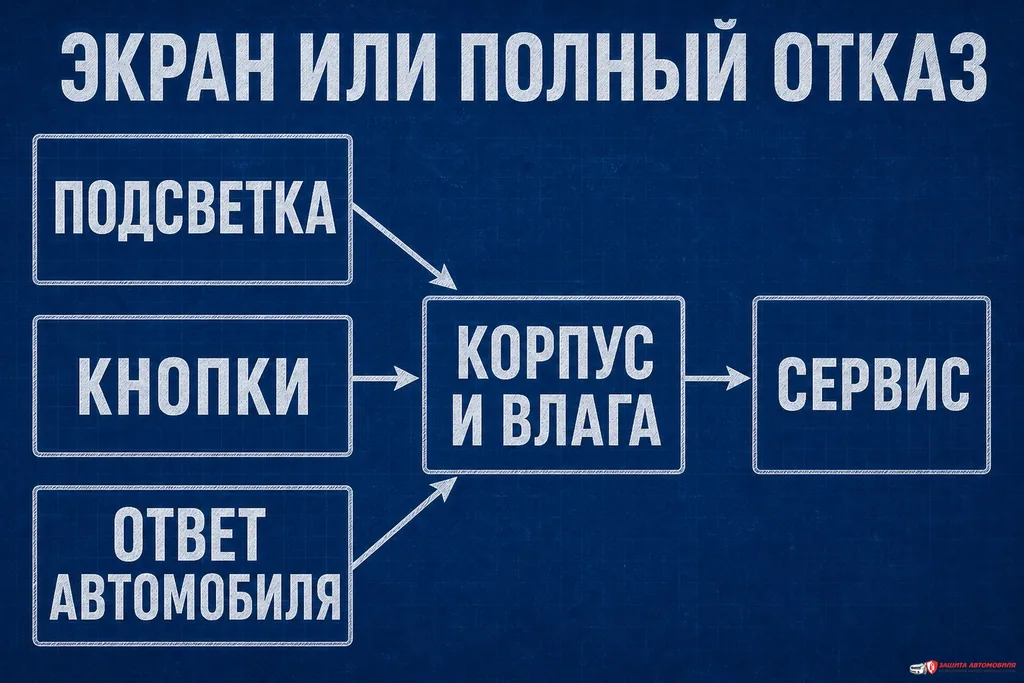

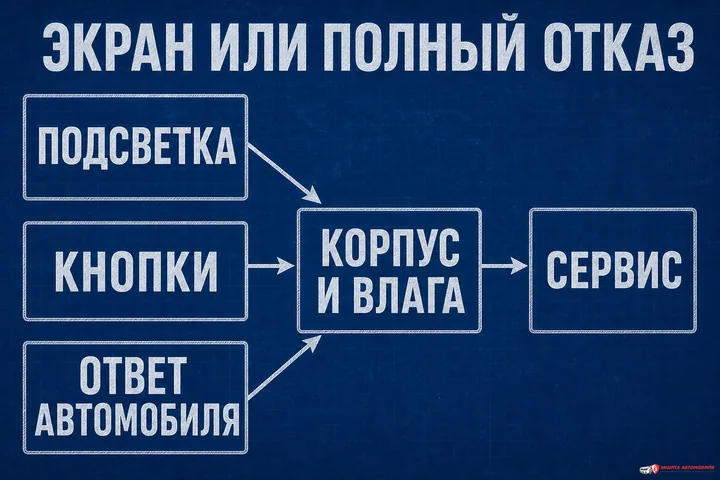

Сигнализация StarLine A93 стоит у меня уже года четыре, и за это время брелок повидал всякое: летал в снег, падал на кафель, терся в кармане с ключами. Но последнее падение стало фатальным для ЖК-матрицы. Вроде бы мелочь, машина открывается и закрывается, автозапуск работает, но когда ты не видишь, завелся мотор или нет, это начинает дико бесить. Особенно зимой, когда стоишь у окна и гадаешь, пора выходить или там еще лед на лобовом.
Первым делом я зашел в ближайший сервис, где занимаются установкой сигналок. Там мне с порога заявили: «Замена экрана — 1500 рублей, плюс сам экран за 500». Итого две тысячи за работу, которая, как мне казалось, занимает минут двадцать. Жаба окончательно победила, и я полез на известные китайские площадки. Оказалось, что новый дисплей стоит сущие копейки — в районе 150-250 рублей. Заказал сразу два, на случай если первый перегрею или сломаю при монтаже. Ждать пришлось недели три, но оно того стоило.
Выбор запчасти: на что смотреть, чтобы не купить мусор
Когда начнете искать дисплей на замену, заметите, что их бывает два типа: на гибком шлейфе и на металлических ножках (пинах). Для StarLine A93 в большинстве случаев нужны именно ножки, но лучше не лениться и разобрать свой брелок заранее, чтобы убедиться. Я видел отзывы, где люди заказывали шлейф, а потом пытались его как-то приколхозить к плате под пайку — это дохлый номер, только нервы испортите.
Еще один важный момент — наличие защитной пленки и качество самих контактов. На дешевых репликах ножки могут быть тонкими и кривыми. Если они приедут гнутыми, выровнять их в одну линию, чтобы попасть во все отверстия на плате, будет тем еще квестом. Мне повезло, мои приехали в жестком блистере, целехонькие. Еще советую обращать внимание на цвет подсветки, если покупаете дисплей в сборе с диодами, но обычно мы меняем только само стекло с ножками, а родные светодиоды остаются на плате.
Что понадобится для работы на кухонном столе
Я не профессиональный электронщик, мой арсенал — это старый паяльник с тонким жалом и пара отверток. Но в процессе понял, что без нормального флюса и оловоотсоса делать там нечего. Контактов у экрана много, они расположены очень близко друг к другу. Если просто греть и тянуть, можно запросто вырвать медные дорожки с мясом, и тогда брелок отправится прямиком в мусорное ведро.
- Тонкая крестовая отвертка (часовая или для смартфонов).
- Паяльник с регулировкой температуры (лучше ставить не больше 280-300 градусов).
- Оловоотсос или медная оплетка для снятия лишнего припоя.
- Хороший жидкий или гелеобразный флюс (канифоль в баночке тут только все испачкает).
- Спирт или бензин «Калоша» для очистки платы после пайки.
Кстати, про паяльник: если у вас старый «топор» на 60 Ватт без регулировки, даже не пытайтесь. Вы перегреете плату за секунды, и восстановить отслоившиеся дорожки в домашних условиях практически нереально. Лучше одолжите у соседа что-то более современное.
Разборка брелка: маленькие хитрости
Разбирается брелок А93 просто: вынимаем батарейку, откручиваем один единственный винтик под ней. Дальше нужно аккуратно поддеть половинки корпуса. Я использовал старую пластиковую карту, чтобы не оставить зазубрин на пластике ножом. Внутри нас ждет плата, которая держится на защелках. Главное — не потерять кнопку антенны и не повредить сам штырек антенны, он довольно хрупкий.
Когда достанете плату, увидите, что экран закрыт металлическим или пластиковым держателем. Его нужно аккуратно снять. Самый ответственный момент — демонтаж старого экрана. Я делал так: обильно смазал ножки флюсом, прошелся по ним паяльником с добавлением свежего припоя (он помогает старому быстрее расплавиться), а потом оловоотсосом выкачал все лишнее из каждого отверстия. Только когда все 20 с лишним ножек стали «болтаться» в отверстиях, я аккуратно вынул дисплей.
Типичная ошибка новичка
Многие пытаются греть одну сторону и тянуть экран вверх. В этот момент ножки, которые еще не остыли, тянут за собой металлизацию отверстий. В итоге получаем обрыв цепи. Если дисплей не выходит легко — значит, где-то остался припой. Не тяните силой! Лучше еще раз пройтись оплеткой или добавить флюса. Помните, что плата многослойная, и внутренние повреждения вы потом даже не увидите, а брелок работать не будет.
Установка нового экрана и пайка
Перед установкой нового экрана я протер плату спиртом, чтобы убрать нагар и старый флюс. Новый экран вставил в пазы, проверил, чтобы он плотно прилегал к подложке. Если экран будет стоять криво или под углом, он может упираться в защитное стекло корпуса, и при первом же нажатии на кнопки вы его просто раздавите.
- Сначала припаиваем две крайние ножки, чтобы зафиксировать положение.
- Проверяем, ровно ли сидит дисплей относительно кнопок и краев платы.
- Поочередно пропаиваем все остальные контакты. Важно не лить много припоя, чтобы не образовались «сопли» (короткое замыкание) между соседними дорожками.
- После пайки обязательно осматриваем всё под лупой. Любая микроскопическая перемычка между ногами — и брелок может начать глючить или быстро высаживать батарейку.
Когда закончил с пайкой, я снова все тщательно промыл спиртом. Остатки флюса, даже если на нем написано «не требует смывки», со временем могут начать проводить ток или собирать влагу из воздуха, что приведет к коррозии. Чистота — залог того, что вам не придется лезть внутрь через месяц снова.
Как проверить работу до сборки
Не спешите защелкивать корпус. Вставьте батарейку, придерживая плату пальцами за края. Экран должен ожить сразу. На моем новом китайском дисплее иконки оказались даже чуть ярче и четче, чем на родном, хотя углы обзора немного хуже — если смотреть под сильным наклоном, картинка бледнеет. Но в реальной жизни это вообще не мешает. Проверьте все кнопки: бывает, что после сборки какая-то кнопка перестает щелкать, потому что плата встала со смещением на полмиллиметра.
Мои выводы после недели использования
В итоге ремонт обошелся мне в 180 рублей за экран и полчаса времени вечером под настольной лампой. Брелок работает как новый, автозапуск виден, обратная связь есть. Из нюансов заметил, что защитное стекло на корпусе тоже было все в царапинах. Раз уж полез внутрь, я его аккуратно отполировал обычной зубной пастой и тряпочкой — стало гораздо прозрачнее.
Если у вас руки растут из нужного места и есть хотя бы минимальный опыт работы с паяльником, менять экран самому однозначно стоит. Это отличная экономия. Но если вы паяльник последний раз видели в школе на уроках труда, лучше потренируйтесь на какой-нибудь старой сломанной железке, прежде чем лезть в плату сигнализации. И самое главное — не забудьте снять защитную пленку с самого ЖК-индикатора перед окончательной сборкой корпуса, а то я один раз так собрал и долго ругался, почему изображение такое мутное.
Напоследок совет: если будете заказывать экран, берите сразу и новый силиконовый чехол. Стоит копейки, но реально спасает хрупкое стекло при падениях, которые у нас, автовладельцев, случаются регулярно, особенно когда руки заняты пакетами из магазина.
