Собрать устройство, которое получает координаты и отправляет их владельцу, можно. Сделать из первого прототипа надёжный автомобильный маяк гораздо сложнее. Между этими задачами находятся питание, антенны, связь, сервер, защита от помех и длительные испытания.
Поэтому разумная цель DIY-проекта — настольный учебный прототип на готовых отладочных платах. Он показывает, как связаны спутниковое определение позиции и передача данных. Для реальной охраны машины, особенно на удалённой стоянке, безопаснее использовать готовое устройство с известным корпусом, режимами сна и проверенной работой питания.
Сначала определите результат, а не список деталей
Фраза «GPS-маяк» может означать разные вещи. Одному читателю достаточно увидеть координаты по запросу. Другому нужен непрерывный маршрут. Третьему — редкое пробуждение автономного устройства, которое месяцами экономит батарею. Эти режимы предъявляют разные требования к связи и питанию.
Официальное описание StarLine M17 хорошо показывает состав задачи: маяк определяет координаты через GPS и ГЛОНАСС, передаёт данные, хранит историю при отсутствии связи и затем догружает её. Координаты без канала передачи остаются внутри устройства, а сотовый модем без спутникового приёмника может дать лишь приблизительное положение по сети.
До покупки модулей ответьте на четыре вопроса:
- координата нужна по запросу или постоянно;
- где будет работать учебный прототип — на столе, во дворе или в поездке под наблюдением;
- как долго он должен жить без зарядки;
- что произойдёт, когда пропадёт спутниковая или мобильная связь.
Если ответ звучит как «незаметно спрятать и забыть», это уже не учебный опыт. Нужны автомобильное исполнение, безопасное питание и профессиональная приёмка.

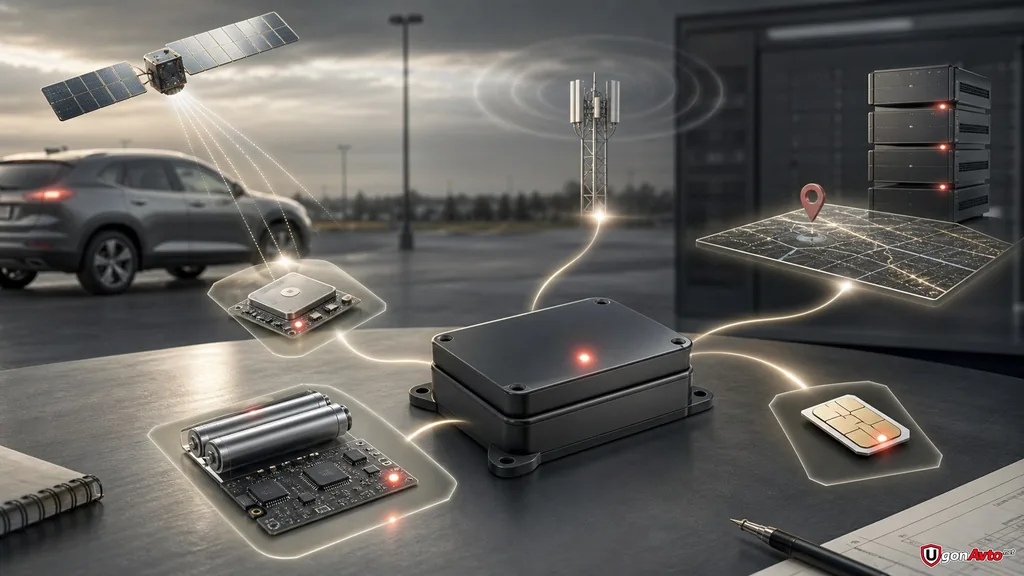

Из каких блоков состоит маяк
Первый блок — GNSS-приёмник и антенна. Он слушает спутники и вычисляет положение. Руководство u-blox MAX-F10S отдельно подчёркивает важность земли, короткого радиочастотного тракта, фильтрации и расстояния до сотовой антенны. Это пример требований конкретного модуля, а не готовая схема для любой платы.
Второй блок — передача данных. Обычно это сотовый модем с SIM-картой. Он должен зарегистрироваться в сети, пережить временное отсутствие покрытия и отправить накопленные записи после восстановления связи. Для прототипа проще использовать готовую отладочную плату с сертифицированным радиомодулем, а не собирать радиочасть с нуля.
Третий блок — контроллер и программа. Они опрашивают координаты, добавляют время, решают, когда включать модем, сохраняют очередь сообщений и контролируют ошибки. Сервер или приложение должны отличать свежую точку от старой, показывать время измерения и не выдавать отсутствие данных за текущее положение.
Четвёртый блок — питание. Руководство Quectel L26 предупреждает, что потребление этого GNSS-модуля меняется при запуске и переходе между режимами, а источник должен выдерживать кратковременную нагрузку. В автомобиле к этому добавляются помехи и перепады напряжения. Именно поэтому экспериментальную плату нельзя просто подключать к случайному проводу бортовой сети.

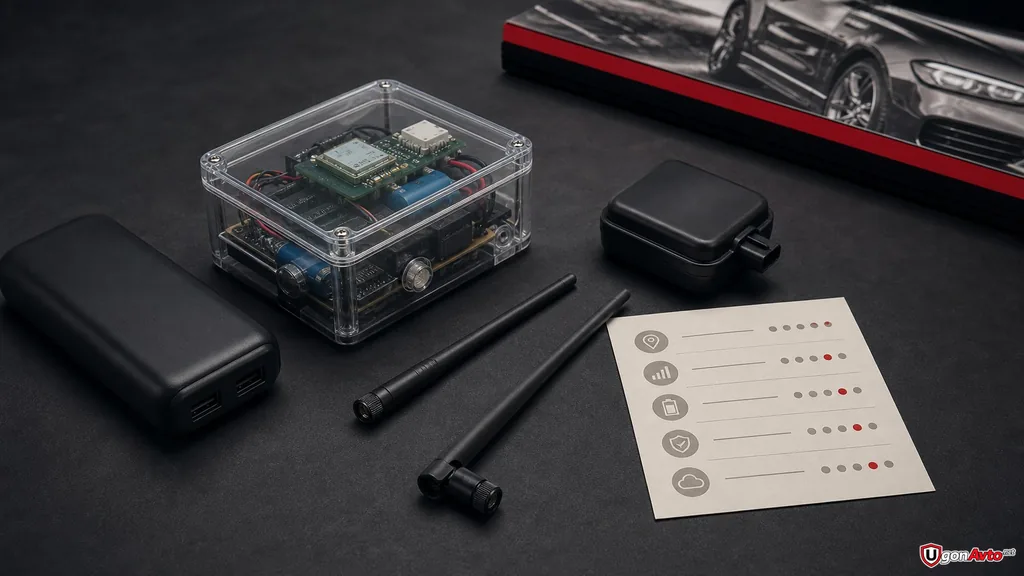

Безопасный настольный прототип
Для первой версии достаточно готовых отладочных плат GNSS и связи, контроллера, внешнего USB-питания и своей SIM-карты. Все компоненты остаются на столе в видимом корпусе. Питание подаётся от штатного адаптера или пауэрбанка, соответствующего требованиям выбранных плат.
Рабочий цикл выглядит так: прототип получает координату на открытом месте, добавляет время, отправляет запись на ваш тестовый сервер и показывает успешную доставку. Если связи нет, запись остаётся в очереди. После возврата сети она отправляется с исходным временем, а не изображается новой точкой.
Это описание архитектуры, а не универсальная схема соединений. Названия контактов, уровни питания и команды различаются у модулей. Их берут только из документации точных плат. Перед первым включением проверяют допустимое питание каждого блока и отсутствие перегрева.
Не оставляйте прототип без присмотра, не заряжайте неизвестный аккумулятор внутри закрытого корпуса и не подключайте его к автомобилю. Для выездного теста устройство можно положить в салон на видимое место и питать от сертифицированного USB-адаптера под наблюдением владельца.
Что нужно проверить до разговора о надёжности
Первая проверка — холодный старт на открытой площадке. Запишите время до первой координаты и сравните её с реальным местом. Затем повторите тест рядом с домом и в салоне автомобиля. Так становится видно, насколько результат зависит от обзора неба.
Вторая проверка — потеря мобильной сети. Отключите передачу данных, сформируйте несколько тестовых записей, затем верните связь. Сервер должен получить их по порядку и сохранить исходное время.
Третья проверка — энергопотребление в каждом режиме. В официальной документации StarLine для M17 непрерывный мониторинг без внешнего питания приводит к очень короткой автономной работе — около одного-двух дней на новых батареях. Это наглядно показывает цену частых сеансов связи. Для DIY-проекта измерения важнее расчёта «по ёмкости на коробке».
Четвёртая проверка — длительная работа. Прототип должен несколько суток сохранять время, восстанавливаться после перезапуска и не терять очередь сообщений. Пятая — понятная диагностика: владелец видит заряд, время последней точки и причину отсутствия новых данных.
Почему прототип не равен противоугонному маяку
Автомобильное устройство работает в жаре, морозе, вибрации и радиопомехах. Оно должно безопасно обращаться с батареей, не разряжать аккумулятор машины, восстанавливаться после сбоев и не создавать помех штатной электронике. Лабораторная плата на проводах ничего из этого не подтверждает.
Есть и различие в охранной логике. Готовые автономные маяки используют сон и редкие пробуждения, чтобы экономить питание. Например, документация StarLine M25BT описывает комплект с установленными элементами питания, SIM-картой и транспортным режимом. Это уже целая система эксплуатации, а не только спутниковый модуль.
Самодельный прототип нельзя рассматривать как единственный рубеж защиты. Он может зависнуть, потерять сеть, показать старую точку или разрядиться раньше расчёта. Для автомобиля нужны отдельная сигнализация, механические рубежи и организационные меры; маяк лишь дополняет их.
Когда собирать, а когда покупать
Собирать стоит ради обучения, собственного сервера или эксперимента с алгоритмом сна. Хороший результат такого проекта — измеренные характеристики и понятные ограничения, а не тайник в автомобиле.
Готовый маяк разумнее, если важны длительная автономность, защищённый корпус, предсказуемое приложение и работа в реальной охранной задаче. При выборе сравнивайте не число функций, а сценарий: частоту координат, резерв при потере сети, доступность SIM, историю перемещений, состояние батареи и сервис.
Если требуется питание от автомобиля, монтаж выполняет специалист. На приёмке проверяют потребление в покое, восстановление после отключения питания, точность времени и положение антенн без раскрытия их скрытого места в публичных материалах.
Итог
GPS-маяк своими руками возможен как настольный прототип из готовых модулей. Он учит разделять координаты, связь, хранение данных и питание. Но надёжная автомобильная защита начинается там, где появляются испытанный корпус, режим сна, безопасное питание и контролируемая установка. Для учебного опыта собирайте и измеряйте; для критичной охранной задачи выбирайте готовое проверенное устройство.
