CAN-модуль для УАЗ Патриот стоит брать не «на всякий случай», а под точно проверенную связку автомобиля и StarLine. Один и тот же Патриот в документации может различаться по году, исполнению штатной электроники и типу иммобилайзера. У самой StarLine важны модель центрального блока, установленный интерфейсный модуль и версия библиотеки CAN.
Если хотя бы один пункт неизвестен, обещание «всё подключим по CAN» пока ничего не гарантирует.
Короткий ответ
CAN-модуль имеет смысл, когда актуальная таблица StarLine для конкретного года и исполнения Патриота подтверждает нужные функции. Цифровое подключение может передавать системе состояния автомобиля и команды без отдельного аналогового провода для каждой поддерживаемой функции. Но оно не обещает автоматически увидеть все двери, управлять центральным замком, обеспечить автозапуск или обойти штатный иммобилайзер.

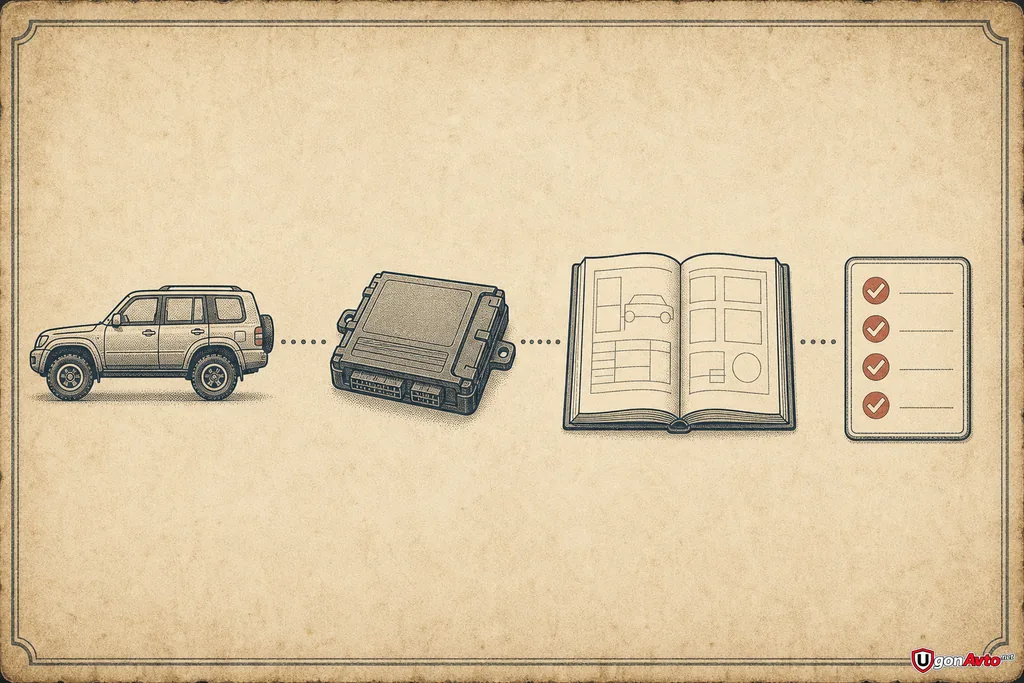

Перед покупкой нужны четыре совпадения:
- Точный год и исполнение УАЗ Патриот.
- Тип штатного иммобилайзера, если в библиотеке StarLine есть несколько веток.
- Точная модель StarLine и установленного CAN-интерфейса.
- Перечень функций из актуальной карточки автомобиля на
can.starline.ru.
Почему ответ меняется от комплектации
Официальные материалы StarLine хорошо показывают границы применимости. Для связки StarLine A93 CAN+LIN v3.4 и УАЗ Патриот Limited 2015 модельного года опубликована отдельная карта монтажа. Это доказательство совместимости одной конкретной конфигурации, а не всех Патриотов и всех поколений StarLine.
Есть и обратный пример. В официальном ответе по более старой StarLine A92 специалист поддержки указал, что установленный CAN-модуль не поддерживает нужную прошивку CAN+LIN для УАЗ: для этой связки оставалось аналоговое подключение. Название марки автомобиля само по себе проблему совместимости не решает.
В документации StarLine для библиотек CAN Патриот также разделяется по варианту штатного иммобилайзера Bosch или Itelma. Даже если оба варианта находятся в одном диапазоне годов, выбирать ветку по предположению нельзя. Сначала определяют исполнение автомобиля, затем сверяют его с документацией нужного устройства.
Что CAN может упростить
В общем описании интерфейсных модулей StarLine перечислены функции, которые могут работать через цифровые шины автомобиля: чтение статусов, управление центральным замком, режим Slave, бесключевой обход и запуск. Ключевое слово здесь — «могут». Реальный список появляется только после выбора автомобиля и совместимого оборудования.
Когда нужные статусы поддерживаются, установщику не приходится воспроизводить каждый из них отдельным аналоговым подключением. Это может сделать проект аккуратнее и сократить число вмешательств в штатную проводку. Однако неподдерживаемые функции всё равно потребуют другого решения либо останутся недоступными.
Чего CAN-модуль не гарантирует
Не включайте в смету функцию только потому, что она встречается в общем описании модуля. Для конкретного Патриота отдельно проверяют:
- контроль каждой двери, капота и багажника;
- статусы зажигания, педали тормоза и стояночного тормоза;
- управление центральным замком и режим Slave;
- возможность и условия автозапуска;
- поддержку штатного иммобилайзера;
- функции, которые останутся на аналоговом подключении.
Некоторые строки могут отсутствовать, зависеть от прошивки или отличаться у соседних годов выпуска. Если установщик не может показать карточку совместимости именно для вашей связки, разумно считать функцию неподтверждённой.
Как получить честную смету
До монтажа попросите записать в заказ-наряде:
- Год выпуска, модельный год и распознанное исполнение штатной электроники автомобиля.
- Полное название центрального блока StarLine и CAN-интерфейса.
- Версию библиотеки CAN, на которой проверялась совместимость.
- Список функций, работающих по цифровой шине.
- Список функций, для которых потребуется аналоговое подключение или дополнительное оборудование.
- Что именно будет проверено при сдаче автомобиля.
Так сравниваются не цены на абстрактный «CAN-модуль», а два законченных проекта установки. Более дорогой модуль не обязательно полезнее, если нужная машина или функция для него не поддержана.
Что проверить после установки
Принимать работу лучше вместе с установщиком и по записанному списку. Закройте автомобиль и по очереди проверьте только заявленные зоны: двери, капот и багажник. Убедитесь, что постановка и снятие с охраны не вызывают неожиданных циклов центрального замка. Затем повторите проверку после того, как машина постоит без действий и электронные блоки перейдут в штатный режим ожидания.
Если в проект входит автозапуск, его испытывают на стоящем автомобиле в безопасном месте и только по инструкции установленной системы. Для механической коробки передач особенно важна предусмотренная производителем процедура безопасной подготовки к запуску.
Остановите приёмку и верните автомобиль установщику, если система перестала видеть одну из заявленных зон, самопроизвольно меняет состояние замков, выдаёт ошибки штатной электроники или ведёт себя по-разному сразу после поездки и после стоянки. Это повод сверить конфигурацию и подключения, а не маскировать симптом новой настройкой.
Так стоит ли брать CAN-модуль
Да — если точная связка вашего УАЗ Патриот и StarLine подтверждена в актуальной документации, а нужные цифровые функции зафиксированы в смете. Нет — если модуль предлагают как универсальную доплату без проверки года, штатного иммобилайзера, модели StarLine и списка поддерживаемых функций.
Хороший результат измеряется не наличием слова CAN в заказе. Он измеряется тем, что установщик заранее назвал границы совместимости, после монтажа показал каждую обещанную функцию и не перенёс выводы с другого года или другого поколения системы.
